导热凝胶在光模块散热中如何应用?从界面填充到热传导路径解析
发布:诺丰NFION热管理 时间:2026-09-08 16:17:49

随着400G、800G乃至1.6T光模块向更高速率、更高集成度方向发展,模块内部的热设计正在变得更加复杂。DSP、激光器驱动、TIA等器件工作过程中产生的热量,需要尽可能高效地传递至模块壳体及外部散热结构,否则局部温升可能影响器件工作状态和长期可靠性。

但在实际结构中,发热器件与上盖、壳体等散热结构之间通常并非理想的直接接触。器件高度差、结构间隙、装配公差以及接触面的微观不平整,都可能在热传递路径中形成空气间隙和较大的界面热阻。

导热凝胶作为热界面材料(TIM)的一种,其重要作用正是处理这些并不理想的界面:通过填充间隙、改善贴合并建立连续的热传导通道,让器件产生的热量更有效地向后续散热结构传递。

一、导热凝胶在光模块中到底起什么作用?

理解导热凝胶的应用,首先需要明确一点:它并不是额外增加一个“散热器”,而是改善两个结构之间原本不理想的热接触。

1. 填充空气间隙

从宏观结构来看,发热器件与模块上盖之间可能存在一定Gap;从微观层面来看,即使两个表面已经接触,由于表面粗糙度的存在,实际接触面积仍然有限,其中会形成大量微小空气间隙。

空气的导热能力较弱,这些间隙会成为热传递路径中的阻碍。

导热凝胶填充后,可以减少空气在界面中的占比,使热量更多地通过导热材料进行传递,从而改善界面的热传导条件。

2. 改善界面贴合

光模块内部并不是一个完全平整的结构,不同器件之间可能存在高度差,同时还需要考虑PCB、器件、壳体以及组装过程产生的尺寸公差。

导热凝胶具有一定的流动、形变和填充能力,可以根据实际Gap形成相应的界面厚度,对复杂结构具有较好的适应性。

3. 建立连续的热传导通道

完成填充和装配后,典型的局部热传导路径可以简化为:发热器件 → 导热凝胶 → 模块上盖/壳体 → 外部散热结构 → 环境

因此,导热凝胶真正承担的是发热器件与后续散热结构之间的热耦合作用。

它本身并不负责把热量最终散发到空气中,而是尽可能降低热量从器件传递到壳体过程中受到的界面阻碍。

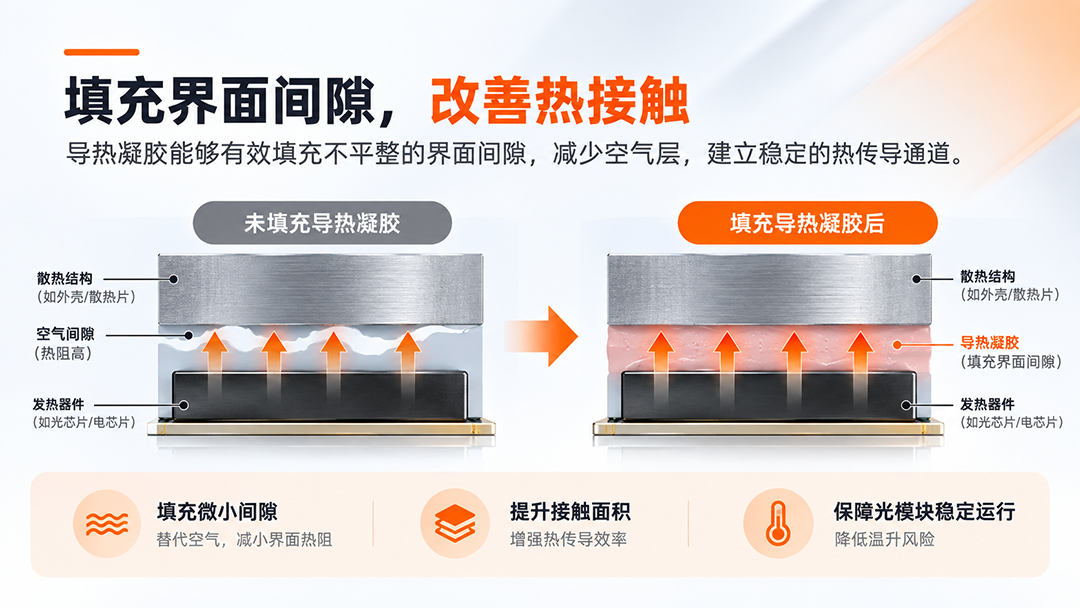

光模块导热凝胶填充界面间隙改善热接触示意图

二、导热凝胶通常位于光模块散热路径的哪个位置?

不同速率、封装形式和内部结构的光模块,其TIM设计并不完全相同,因此不能简单地将导热凝胶限定在某一个固定位置。

从热设计角度来看,它更常用于发热器件与模块上盖、壳体或其他热扩散结构之间存在一定间隙的位置

例如,当某个主要发热器件与上盖之间无法直接形成稳定接触时,可以在两者之间设计TIM界面。

此时热量首先从器件表面进入导热凝胶,再通过凝胶传递至模块上盖或壳体,随后继续向外部散热结构及周围环境传递。不同结构下的具体路径存在差异,可结合光模块内部热传导路径进一步理解整个散热过程。

需要注意的是,光模块整体散热效果取决于完整热路径。

即使某一段使用了高导热材料,如果后续壳体、散热器、接触结构或空气对流能力成为新的热瓶颈,单纯提高TIM导热性能所带来的改善也可能受到限制。

因此,导热凝胶应该被放在整个热阻网络中进行评价,而不是孤立看待。

三、从“填进去”到“热量传出去”,导热凝胶经历了什么?

导热凝胶在光模块中的工作过程,可以简单理解为三个阶段。

第一步:填充Gap

点胶后,导热凝胶首先进入发热器件与散热结构之间预留的空间。

这个阶段主要解决三个问题:结构间隙、器件高度差和装配公差。

如果胶量不足,压合后可能无法形成完整有效的接触;如果胶量明显过多,则可能增加材料溢出、污染周边区域以及工艺控制的难度。

因此,点胶量需要与实际Gap、点胶形状、压合面积及最终BLT进行匹配。

第二步:压合并形成稳定界面

光模块完成装配后,导热凝胶在上下结构之间发生形变并逐渐形成实际工作厚度,也就是热设计中常关注的BLT(Bond Line Thickness)。

这一过程中需要同时实现两个目标:

一方面,材料需要充分填充界面,使上下表面形成有效热接触;

另一方面,又要避免因为材料机械特性或装配设计不合理,对器件产生过大的机械应力。

因此,光模块TIM设计并不是简单追求“压得越薄越好”。

第三步:热量穿过界面

当模块进入工作状态后,器件产生的热量首先通过器件表面与凝胶之间的接触界面,再穿过导热凝胶本体,随后经过凝胶与壳体之间的第二个接触界面,最终进入模块壳体及后续散热结构。

也就是说,热量实际经历的是:器件 → 第一接触界面 → TIM本体 → 第二接触界面 → 壳体

因此,任何一个环节出现较大的热阻,都可能影响最终散热效果。

四、为什么只看导热系数判断不了最终散热效果?

在导热凝胶选型中,导热系数往往是最先被关注的参数,但它并不能单独代表材料装配后的实际散热表现。

在理想条件下,TIM材料本体热阻可以近似表示为:

R_TIM ≈ BLT /(k × A)

其中:

    ●  BLT为材料实际工作厚度;

    ●  k为材料导热系数;

    ●  A为有效传热面积。

从这个关系可以看出,在其他条件相同的情况下,提高导热系数、减小BLT或者增加有效传热面积,都有助于降低材料本体热阻。

但实际光模块界面并不是理想状态。

如果进一步考虑上下两个接触界面,则可以将实际界面热阻简化理解为:

R_interface = R_contact1 + R_TIM + R_contact2

这意味着即使使用了较高导热系数的导热凝胶,如果实际装配过程中出现BLT过大、局部空洞、贴合不足、点胶量波动或者接触状态不稳定,最终界面热阻仍可能高于预期。

所以,评价光模块用导热凝胶时,需要逐渐从单一的“多少W/m·K”,转向对材料本体性能与实际界面状态的综合评价。

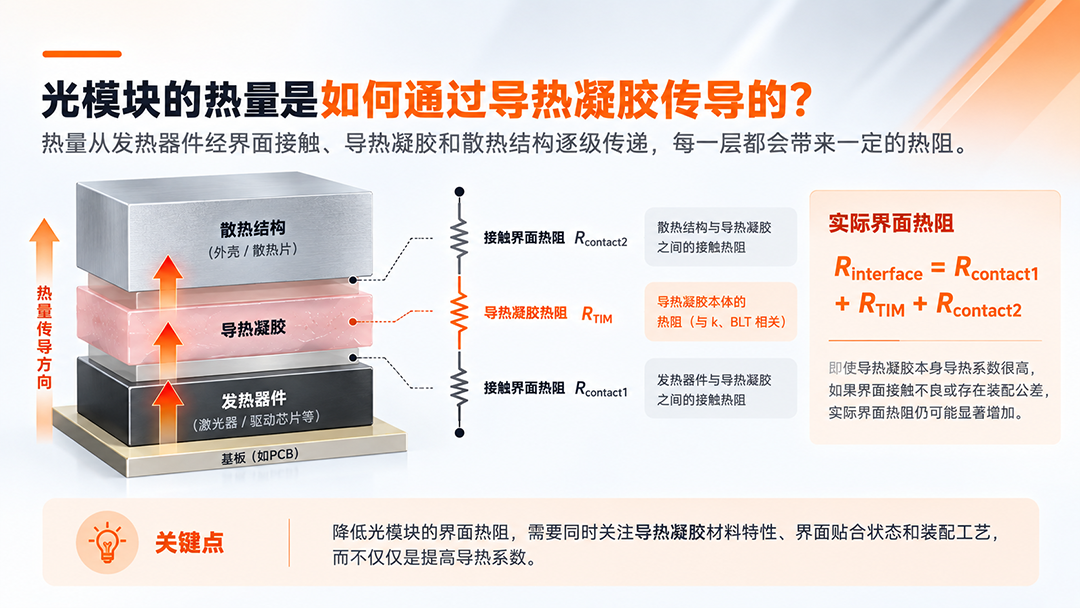

光模块导热凝胶热传导路径及界面热阻示意图

五、为什么光模块场景会使用导热凝胶?

不同TIM具有不同的材料特性,导热凝胶之所以能够应用于部分光模块热界面,与光模块内部的结构特点有关。

1. 适应一定范围的结构间隙

当发热器件与上盖之间存在Gap时,凝胶可以通过自身形变完成填充,为热量建立连续的传递路径。

2. 适应器件高度差和装配公差

光模块内部不同器件的高度并不完全一致,同时还存在PCB、器件和结构件的尺寸公差。

凝胶型TIM能够对一定范围内的高度变化进行适应,有利于改善复杂界面的贴合状态。

3. 兼顾热传导与机械应力

TIM不仅要传热,还会参与上下结构之间的机械接触。

对于部分对机械载荷较敏感的器件,需要关注材料在压合后的应力表现,避免为了降低热阻而引入新的结构风险。

4. 适配点胶和量产工艺

导热凝胶可以采用点胶方式进行施胶,通过点胶量、轨迹、速度等工艺参数控制材料分布。

但能够点胶并不意味着工艺天然稳定。

胶量一致性、气泡控制、点胶位置、压合后的铺展状态以及溢胶风险,都需要结合实际结构进行验证。

六、光模块选择导热凝胶,真正应该关注哪些参数?

对于光模块应用,仅比较导热系数是不够的。更完整的选型至少需要关注以下几个方面。

        导热系数:反映材料本体传导热量的基础能力,但需要结合BLT和界面状态评价。

        界面热阻:与实际热传递表现关系更加直接,尤其需要关注材料在目标压力、厚度及装配条件下的测试结果。

        BLT与Gap适应能力:不同间隙对应不同的材料厚度,BLT增加通常意味着TIM本体热阻随之增加。

        流变性能:关系到材料是否容易点胶、是否能够有效铺展以及装配后能否保持在目标位置。

        抗垂流能力:对于特定安装方向和长期使用环境,需要关注材料是否容易发生明显位移。

        机械应力:需要评估材料压合后对芯片、PCB及其他器件产生的机械载荷。

        析油与挥发特性:光模块内部结构紧凑,对材料长期使用过程中可能产生的污染和界面变化需要给予关注。

        温度稳定性:材料需要在目标工作温度以及热循环条件下保持相对稳定的物理和热性能。

        工艺一致性:实验室单个样品能够达到目标温度,并不代表批量生产一定能够重复实现相同效果,因此还需要考虑点胶和装配的一致性。

由此来看,光模块导热凝胶选型实际上是在热性能、结构适配、机械应力、长期可靠性和制造工艺之间寻找平衡。

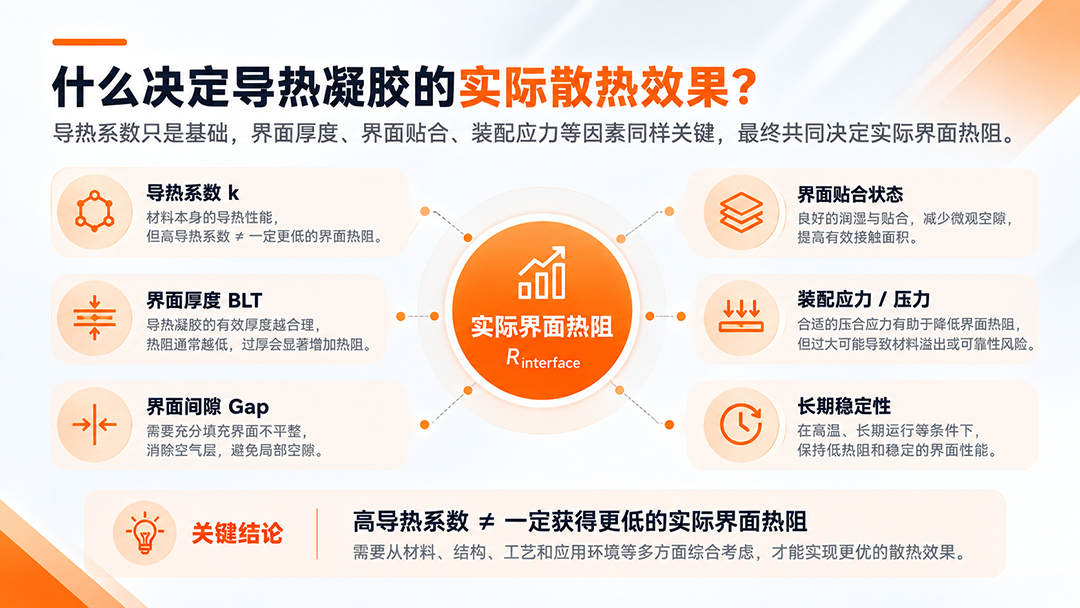

光模块导热凝胶实际界面热阻关键影响因素示意图

七、从800G到1.6T,导热凝胶的评价重点正在发生变化

随着光模块速率和集成度提升,内部热设计面对的不只是总功耗变化,还包括局部热流密度、有限散热空间以及更加复杂的界面条件。

在这种情况下,仅通过提高导热凝胶的标称导热系数,并不能解决所有热问题。

例如,当材料导热系数已经处于较高水平后,如果实际BLT仍然较大,或者界面接触热阻占据较高比例,继续提高材料本体导热系数所带来的系统收益可能逐渐减小。

因此,高功耗光模块对TIM的评价重点正在从:“材料导热系数有多高?”进一步转向:“材料在真实Gap、BLT、装配压力和长期工作条件下,能否形成低而稳定的界面热阻?”

这意味着未来光模块TIM设计会越来越强调材料、结构和工艺的协同,而不是单独比较某一个材料参数。

八、导热凝胶并不是所有光模块界面的唯一选择

导热凝胶具有良好的间隙填充和结构适应能力,但并不意味着所有光模块热界面都应该使用凝胶。

在实际设计中,还可能采用导热垫片以及其他类型的TIM。

选择哪种方案,需要综合考虑:Gap大小、尺寸公差、热流密度、器件承压能力、装配结构、自动化要求、返修需求以及长期可靠性。

对于固定Gap、需要一定结构支撑或装配形态更加明确的界面,其他TIM方案可能更适合;对于存在一定高度差、公差变化,并且需要通过点胶实现复杂间隙填充的区域,导热凝胶则具有相应的应用优势。

因此,正确的设计逻辑不是先确定“使用导热凝胶”,再寻找应用位置,而应该是:

先分析发热器件和完整热传导路径,再确定关键热界面,最后根据Gap、热阻、应力和工艺要求选择合适的TIM。

结语

光模块散热最终解决的并不是某一个材料参数,而是从发热器件到外部环境之间的完整热传导路径。

对于导热凝胶而言,导热系数决定了材料本体的传热基础,而Gap填充、BLT、界面贴合、装配应力、点胶一致性以及长期稳定性,则共同决定了材料进入真实光模块结构后的实际表现。

因此,从单纯关注“选择多高导热系数的材料”,进一步转向如何建立低而稳定的界面热阻,才是理解导热凝胶在800G、1.6T等高功耗光模块中应用价值的关键。
