导热垫片在光模块中如何应用？选型与散热设计解析

发布：诺丰NFION热管理时间：2026-09-09 14:19:09

随着400G、800G以及更高速率光模块的发展，模块内部器件集成度和热流密度持续提升。DSP、Driver、TIA等器件运行过程中产生的热量，需要通过合理的热传导路径传递至模块壳体，并进一步向外部散出。

但在实际结构中，发热器件顶部与金属壳体之间通常并非理想的直接接触状态。器件高度、PCB装配以及壳体尺寸等因素会形成一定间隙，如果主要依靠空气传热，容易增加热量由器件向壳体传递过程中的热阻。

导热垫片作为常见的导热界面材料（TIM），可以利用自身的柔软性和可压缩性填补器件与壳体之间的间隙，改善界面接触状态，从而建立稳定的热传导路径。

对于光模块而言，导热垫片也并不是简单地“贴在芯片上”即可。材料厚度、导热系数、压缩量、压缩应力以及界面热阻等因素，都需要结合具体结构进行综合评估。

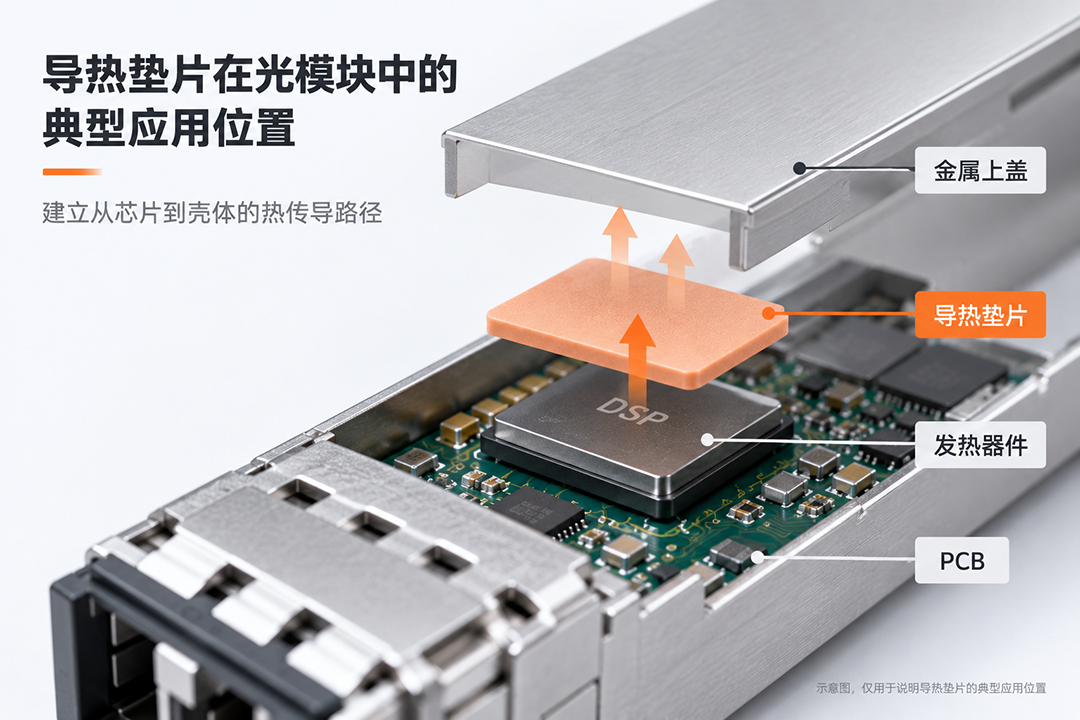

一、导热垫片在光模块中主要用在哪里？

光模块内部的热量通常需要从主要发热器件向金属壳体传递。以典型结构为例，可以形成：

发热器件 → 导热垫片 → 金属上盖/壳体 → 外部散热环境

导热垫片主要位于发热器件与金属壳体之间，通过填补两者之间的结构间隙，使器件产生的热量能够更顺畅地传递至壳体。

以DSP等功耗相对集中的器件为例，当器件顶部与壳体之间存在相对规则的间隙时，可以根据实际Gap选择相应厚度的导热垫片，在装配压合后形成连续的热传导界面。

需要注意的是，不同光模块的器件布局、封装高度和壳体结构并不完全一致，因此导热垫片的具体位置、尺寸和厚度不能简单套用固定方案，而需要根据实际结构确定。

从热设计角度来看，导热垫片真正解决的并不是“增加一层高导热材料”，而是减少空气间隙、改善固体表面之间的有效接触，并建立从发热器件到壳体的热传导通道。

二、为什么部分光模块散热结构适合使用导热垫片？

1. 填补器件与壳体之间的结构间隙

即使从结构设计上看，发热器件与壳体之间的距离很小，两个固体表面也很难实现完全贴合。表面微观粗糙度以及装配尺寸偏差都会形成空气间隙。

空气的导热能力较低，因此这些间隙可能成为热传导路径中的阻碍。

导热垫片具有一定柔软性，在合理压缩状态下可以适应上下接触面的微观不平整，增加有效接触面积，降低空气间隙对热传递的影响。

2. 补偿一定范围的装配公差

光模块内部结构紧凑，但器件高度、PCB装配、壳体加工以及整体装配仍然存在尺寸公差。导热垫片具有一定的可压缩性，可以通过形变适应合理范围内的间隙变化。

因此，在确定材料厚度时，不仅要考虑设计状态下的名义Gap，还需要结合实际装配后的最大、最小间隙进行判断。

3. 材料位置和厚度相对容易控制

导热垫片属于固态片材，可以根据器件及结构尺寸进行模切，其形状、厚度和安装位置相对明确。对于结构已经确定、界面相对规则的光模块应用，这种材料形态有利于控制装配位置，也便于进行批量化设计和一致性管理。

4. 兼顾一定的机械缓冲作用

导热垫片在受到压缩时能够产生一定形变，在建立热传导界面的同时，可以在一定程度上缓冲器件与壳体之间的机械接触。但不同材料的硬度、压缩性能、绝缘性能以及机械特性存在差异，实际应用仍需结合产品规格及结构要求进行确认。

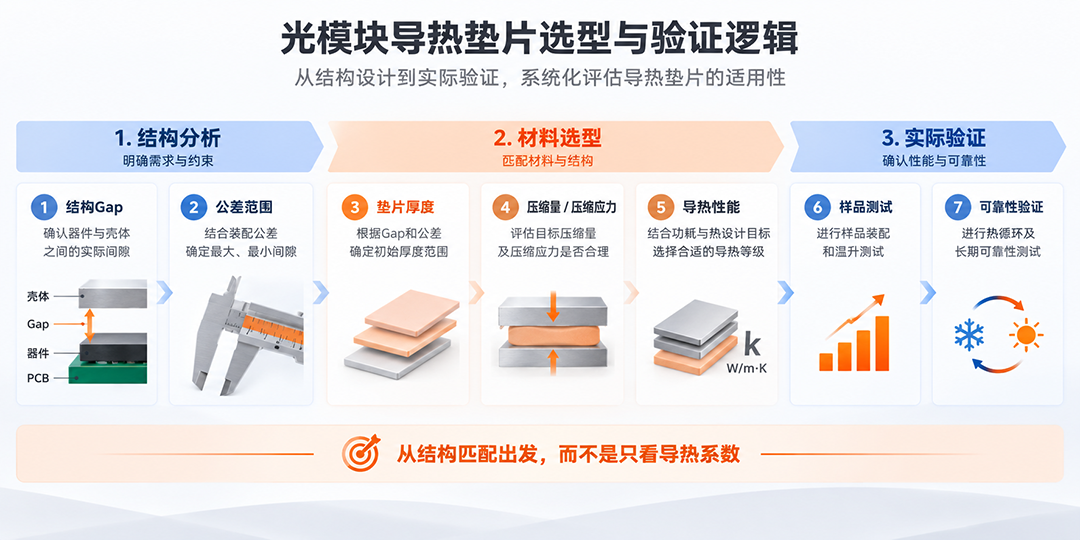

三、光模块导热垫片选型需要关注哪些参数？

导热系数是评价导热垫片性能的重要参数，但对于实际光模块应用而言，仅比较W/m·K并不足以完成材料选型。更合理的方式，是结合导热系数、厚度、压缩量、压缩应力以及界面接触状态进行综合判断。

1. 导热系数：决定材料本体的导热能力

导热系数反映材料自身传导热量的能力。在其他条件相同的情况下，提高导热系数通常有利于降低材料本体热阻。

材料热阻可以简化表示为：

R = t /（k × A）

其中：

R为材料热阻；
t为材料厚度；
k为导热系数；
A为有效传热面积。

从这个关系可以看出，材料本身的热阻不仅与导热系数有关，也与实际厚度和传热面积有关。

因此，同样是高导热垫片，如果实际应用厚度不同，其热传导表现也可能存在明显差异。

2. 厚度：需要与实际Gap相匹配

导热垫片首先需要覆盖器件与壳体之间的实际间隙，并在装配后形成合理压缩。如果垫片过薄，可能无法充分接触上下界面，局部仍然存在空气间隙；如果垫片过厚，则会增加热传导距离，同时可能产生较大的压缩应力。

因此，材料厚度需要根据名义Gap、公差范围以及目标压缩量综合确定。尤其是TIM厚度与BLT、装配公差之间的关系，会直接影响压合后的界面状态，不能脱离实际结构孤立选择厚度。

3. 压缩量：影响界面贴合状态

导热垫片需要通过一定程度的压缩，使材料更充分地贴合器件和壳体表面。如果压缩不足，材料可能无法充分适应表面微观不平整以及结构尺寸偏差，实际接触面积不足，从而影响热量向壳体传递。

但压缩量并不是越大越好。当压缩量过大时，导热垫片产生的反作用力也可能随之增加，并进一步向芯片、PCB或其他结构位置传递机械载荷。

因此，对于光模块这种结构紧凑、器件尺寸较小的应用，需要同时考虑两个问题：

能否形成充分接触，以及形成接触后产生的机械应力是否处于合理范围。

4. 压缩应力：热性能与结构可靠性需要兼顾

不同导热垫片即使导热系数和厚度接近，在相同压缩率下产生的压缩应力也可能不同。如果只考虑散热，而忽略材料压缩产生的机械载荷，就可能出现热性能满足要求，但器件或PCB承受较大装配应力的情况。

因此，对于对应力较为敏感的器件位置，还需要关注材料的硬度、压缩应力及形变特性，在热性能和机械可靠性之间寻找平衡。

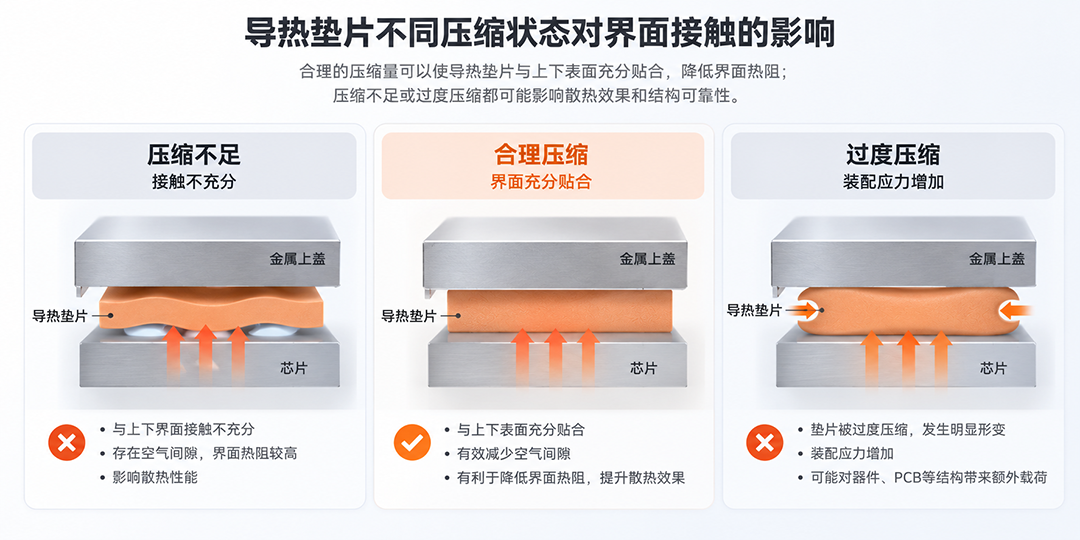

导热垫片压缩状态对界面接触的影响

四、为什么界面热阻同样重要？

导热垫片位于两个固体表面之间，因此实际热传递过程并不仅仅包含材料自身的热阻。

整个路径可以进一步理解为：发热器件 → 接触界面① → 导热垫片 → 接触界面② → 金属壳体

也就是说，热量首先需要从器件表面进入导热垫片，再从导热垫片传递至壳体。

如果材料过硬、压缩不足或者局部贴合状态较差，即使导热垫片本身具有较高的导热系数，也可能因为实际接触面积不足而影响最终热传递效果。

因此，实际设计还需要关注光模块散热中的界面热阻。材料柔软度、表面贴合能力、实际压缩状态以及接触面积，都可能影响最终的界面热传递。

对于光模块而言，更有意义的评价方式不是单独比较某一个材料参数，而是观察导热垫片安装到实际结构之后，整条热路径能否实现预期的温升控制。

五、光模块使用导热垫片容易出现哪些问题？

1. 垫片厚度不足，无法形成有效接触

如果实际Gap大于设计预期，而选择的导热垫片厚度不足，装配完成后就可能无法形成预期的压缩状态。

这种情况下，即使材料具有较高的导热系数，也可能因为界面没有充分接触而影响散热。

因此，设计阶段需要结合尺寸公差确认最大、最小间隙，而不是只根据理论结构尺寸进行选型。

2. 为了保证接触，盲目增加垫片厚度

为了避免出现“压不到”的情况，直接选择明显更厚的导热垫片，同样不是理想方案。

随着厚度增加，材料本体的热传导距离会增加，同时装配后的压缩量和压缩应力也可能进一步增大。

合理的设计目标应该是：在实际公差范围内，使导热垫片保持稳定且可控的压缩状态。

3. 温升偏高后直接更换更高导热系数材料

当现有方案温升表现不理想时，直接把导热垫片升级到更高导热系数，是比较常见的处理方式。

但如果真正的热阻瓶颈来自材料过厚、界面接触不足、有效传热面积偏小或者其他热路径环节，那么单纯提高导热系数带来的改善可能有限。

因此，在更换材料之前，更重要的是判断主要热阻来自材料本体还是接触界面，再确定优化方向。

4. 多个器件之间存在明显高度差

如果同一区域内存在多个不同高度的发热器件，统一使用一种厚度的导热垫片，可能导致部分位置压缩充分，而另一些位置压缩不足。

这时就需要重新评估不同位置的Gap、垫片厚度组合以及装配方式。

如果结构中存在较大的器件高度差、复杂或不规则间隙，也可以结合实际情况评估导热凝胶在光模块中的应用，通过不同形态的导热界面材料匹配具体结构条件。

六、导热垫片与导热凝胶，光模块应该怎么选？

导热垫片和导热凝胶都可以用于建立发热器件与散热结构之间的热传导界面，但两者的材料形态和装配方式存在明显差异。

对比项目	导热垫片	导热凝胶
材料形态	固态片材	凝胶/膏状
装配方式	模切、贴装、压合	点胶、压合
厚度控制	规格相对明确	与点胶量、Gap及压合状态有关
公差适应	依靠压缩形变	对复杂间隙适应性较强
主要关注点	厚度、压缩率、压缩应力、界面热阻	点胶量、流变性、抗流挂、压合状态
结构特点	相对规则、间隙较明确	复杂间隙、高度差较明显
