随着5G网络持续普及，CPE（Customer Premises Equipment，客户终端设备）逐渐成为家庭宽带、企业网络、工业联网、移动办公等场景中的重要网络接入设备。相比传统路由器，5G CPE通常需要同时承担5G通信、Wi-Fi数据转发、网络处理及电源管理等任务，在高速数据传输、长时间在线以及高集成度设计条件下，设备内部热管理面临更高要求。
对于5G CPE而言，散热的关键并不只是降低外壳温度，而是将基带芯片、射频器件、电源管理器件等热源产生的热量，通过合理的热传导路径及时传递至屏蔽罩、金属中框、散热结构或外壳，降低局部热量持续积聚对器件运行状态及整机可靠性的影响。
诺丰NFION NF150-800导热硅胶片导热系数为8.0W/m·K，针对5G CPE内部具有一定Gap、需要柔性填充并兼顾电气绝缘的结构位置，可用于改善发热器件与散热结构之间的界面传热条件，为设备热管理提供材料支持。
一、5G CPE为什么面临更复杂的热管理问题？
5G CPE内部通常集成基带处理、射频、电源管理、Wi-Fi等多个功能模块。随着数据处理能力和通信速率提高，多个发热单元集中在有限PCB及整机空间内，热源密度随之增加。
与此同时，CPE产品又需要兼顾设备尺寸、天线布局、屏蔽结构、电源模块及接口设计，能够用于散热结构的空间受到一定限制。
因此，5G CPE的热管理问题通常不是由单一因素造成，而是多种条件共同作用的结果。
1. 多热源集中，容易形成局部热点
基带芯片、射频器件、电源管理器件等在持续工作过程中都会产生热量。
当多个热源集中布局于有限区域时，如果热量不能及时从器件向外部结构传递，就容易在PCB局部形成温度较高的区域。
尤其是在大流量数据传输、长时间联网等工况下，持续产生的热量对整机热传导路径提出了更高要求。
2. 芯片与散热结构之间存在实际间隙
从结构上看，发热芯片与屏蔽罩、金属中框或其他散热结构之间通常并不是完全直接接触。
不同器件本身存在高度差，同时PCB、结构件和装配过程还存在尺寸公差，使实际Gap具有一定变化。
如果两者之间缺少合适的导热界面材料，空气会占据部分间隙。由于空气的导热能力较弱，会增加热量从发热器件向散热结构传递的阻力。
3. 热管理与结构设计相互制约
CPE内部还需要布置天线、PCB、电源模块、屏蔽罩以及各种接口，因此不能单纯依靠增加大型散热器解决所有热问题。
如何利用已有屏蔽罩、金属中框和外壳建立有效的热传导路径，成为热设计的重要组成部分。
4. 还需要控制器件承受的机械应力
填补Gap并不是简单地把导热材料压得越紧越好。
如果材料硬度过高、厚度选择不合理或者压缩量过大，装配产生的反作用力可能传递至芯片、焊点及PCB。
因此，5G CPE导热材料需要同时考虑导热性能、Gap填充能力、压缩性能、电气绝缘以及结构应力。
这也是为什么5G CPE导热材料选型不能只比较W/m·K。
二、5G CPE散热的核心，是建立完整的热传导路径
分析导热材料之前，需要先明确芯片产生的热量最终要传递到哪里。

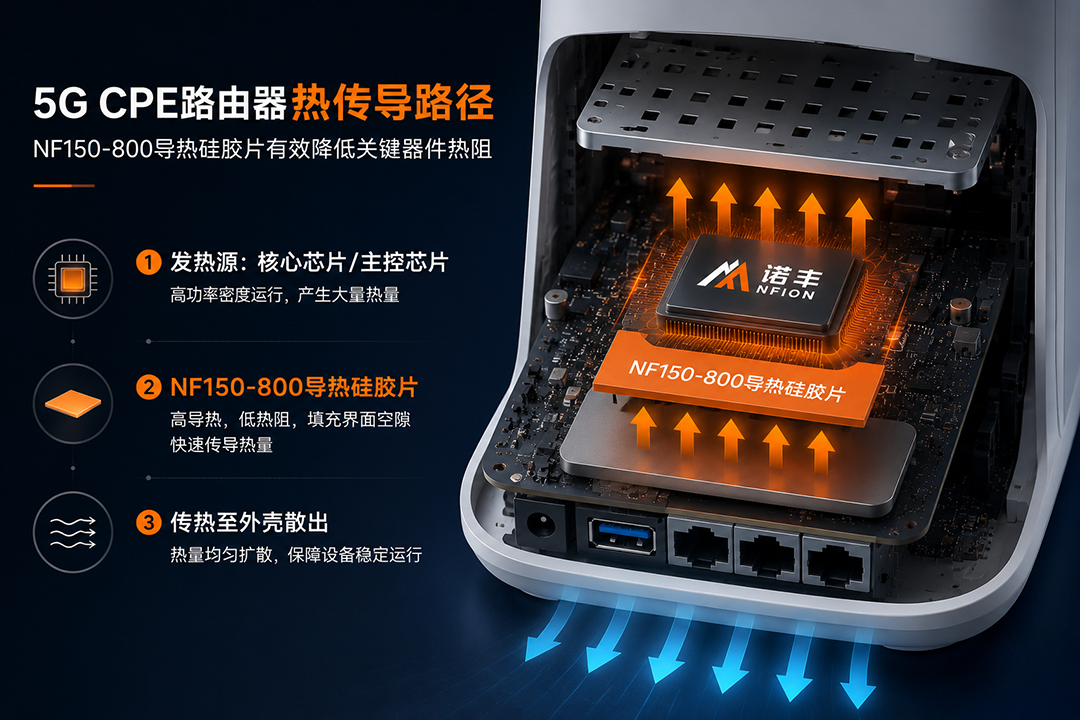

典型的5G CPE内部热传导路径可以概括为：
发热芯片/功率器件 → 导热界面材料 → 屏蔽罩/金属中框/散热结构 → 外壳 → 外部环境
导热界面材料处于热源与散热结构之间，是整个传热路径中的重要连接环节。
芯片表面与金属结构从宏观上看可能较为平整，但实际接触时仍会受到表面粗糙度、结构Gap以及装配公差影响。如果中间存在较多空气间隙，即使后端金属结构具有较好的导热能力，热量仍可能在界面位置受到较大阻碍。
导热硅胶片的作用，就是利用自身的导热能力和柔性，在合理压缩状态下填充发热器件与散热结构之间的空间，提高实际接触程度，改善界面热传导条件。
因此，评价5G CPE散热方案时，不能只看有没有金属中框或者散热结构，还要关注：
芯片产生的热量能否有效进入这些散热结构。
这也是NF150-800在5G CPE热管理中的主要应用逻辑。
三、为什么5G CPE部分结构适合采用导热硅胶片？
导热硅胶片、导热凝胶、导热硅脂等都属于常见的导热界面材料，但由于材料形态、厚度范围及装配工艺不同，各自适用的结构位置也存在差异。
对于5G CPE内部接触面相对规则、Gap范围相对明确、需要控制材料厚度及安装位置的区域，导热硅胶片具有较好的结构适配性。
例如，芯片与屏蔽罩之间存在一定间距时，可以根据实际Gap选择对应厚度的导热硅胶片，并通过合理压缩改善两侧界面的贴合状态。
相比完全依赖流动填充的界面材料，预成型导热硅胶片的尺寸、形状和厚度相对明确，可以根据器件及结构尺寸进行裁切或模切，更便于对安装区域进行控制。
同时，柔性导热硅胶片受压后能够在一定程度上适应器件表面和结构公差，使材料与两侧界面形成较充分接触。
对于PCB及电子器件密集的区域，导热材料还需要兼顾电气绝缘性能，使热管理设计与内部电气结构要求相匹配。
因此，导热硅胶片适用于5G CPE，并不是单纯因为其导热系数较高，而是因为其：
预成型片材形态、Gap补偿能力、柔性贴合特性、厚度可选以及电气绝缘性能
与部分CPE散热结构具有较好的匹配性。
四、NF150-800如何匹配5G CPE的热管理需求？
NF150-800是诺丰NFION导热硅胶片系列中的8.0W/m·K产品。
在5G CPE实际应用中，其价值需要从导热能力、Gap填充、柔性贴合和绝缘等多个维度综合判断，而不是单独看8.0W/m·K这一项参数。
1. 8.0W/m·K导热能力
对于热流密度较高的芯片及功率器件，在其他结构条件相近的情况下，提高导热界面材料自身的导热能力，有助于降低材料本体对热量传递形成的阻碍。
当原有低导热系数材料已经成为热路径中的限制环节时，采用8.0W/m·K级导热硅胶片，可以为改善界面热传递提供材料基础。
但需要注意：
8.0W/m·K代表材料的导热能力，并不直接等同于装入整机后的最终散热效果。
整机温度表现仍然受到材料厚度、压缩状态、接触面积、散热结构以及环境条件等多种因素影响。
2. 通过不同厚度匹配结构Gap
5G CPE内部不同芯片与散热结构之间的距离并不完全一致，因此导热材料需要根据实际Gap进行厚度匹配。
NF150-800可根据具体结构需求选择相应厚度规格，在合理压缩状态下填补芯片与屏蔽罩、金属中框或其他散热结构之间的空间。
这解决的是热管理中的一个基础问题：
让发热器件与散热结构之间形成有效的热传递连接。
3. 柔性贴合，兼顾接触与结构应力
对于PCB上的芯片、焊点等结构，不能简单依靠提高装配压力来降低界面热阻。
导热硅胶片需要利用自身柔性，在适当压缩条件下适应器件表面及装配公差，提高有效接触面积，同时避免因过度压缩给芯片及PCB带来不必要的机械应力。
因此，NF150-800在实际项目中的使用需要在：
界面贴合程度与结构应力之间取得合理平衡。
4. 兼顾电子设备内部绝缘需求
5G CPE内部电子器件布局密集，导热材料往往需要靠近芯片、电源器件及PCB。
因此，除了热性能外，电气绝缘也是导热界面材料选型时需要关注的重要指标。
在具体应用中，应结合NF150-800对应规格的电气性能参数及整机绝缘要求进行验证，使材料同时满足热管理和电气设计需求。
五、8W/m·K并不等于最终散热效果，实际应用还要看什么？
在导热材料选型中，只比较5W/m·K、8W/m·K、10W/m·K甚至更高的数字，是一个常见误区。
导热系数反映的是材料本身传导热量的能力，而材料真正装入CPE之后，还需要经过一定厚度才能将热量从芯片传递至散热结构。
从基本热传导关系来看，在材料及接触条件相近时：
导热系数越高，有利于降低材料本体热阻；材料越厚，热量需要经过的传导距离越长。
除此之外，实际界面热阻还会受到压缩状态、表面接触程度等因素影响。
因此，NF150-800在5G CPE中的实际表现需要综合考虑几个关键变量：
导热系数 + 材料厚度 + 压缩状态 + 接触面积 + 界面状态

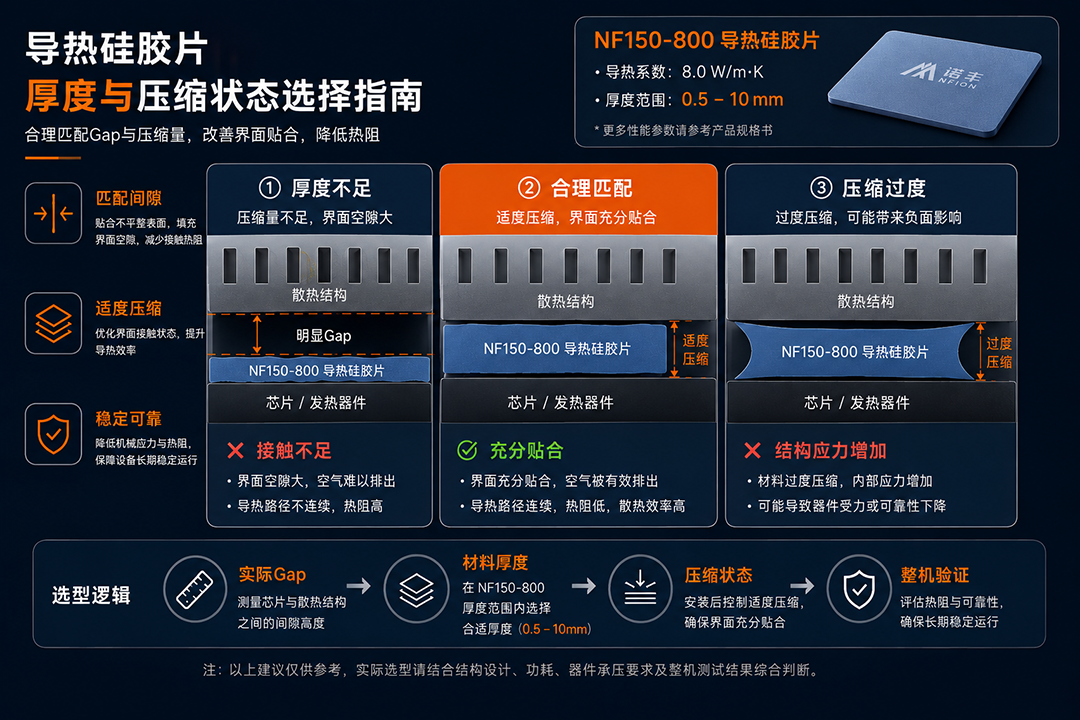

例如，材料导热系数很高，但厚度选择过大，最终热阻并不一定理想；反之，如果为了追求较薄的材料而无法完全覆盖实际Gap，又可能导致接触不足。
同样，如果材料压缩量不足，界面可能无法形成充分贴合；如果压缩过度，又可能增加器件承受的机械应力。
因此，更合理的导热材料设计顺序应该是：
确认实际Gap → 确定材料厚度 → 评估压缩状态 → 确认接触面积 → 进行整机温升测试
这也是为什么导热硅胶片选型实际上不仅是材料问题，同时也是热设计和结构设计问题。
六、导热硅胶片还是单组份导热凝胶？需要根据CPE结构选择
5G CPE内部并不是所有发热位置都需要采用导热硅胶片。
随着器件集成度提高，单组份导热凝胶也广泛用于需要Gap填充的电子设备热管理结构。
两类材料具有不同的物理形态和装配方式，不宜简单判断哪一种材料“更好”，而应该根据具体结构及生产工艺进行选择。
|
对比维度 |
NF150-800导热硅胶片 |
单组份导热凝胶 |
|
材料形态 |
预成型片材 |
点胶型材料 |
|
使用方式 |
裁切/模切后装配 |
定量点胶 |
|
Gap适应 |
适合相对明确的结构间隙 |
对复杂Gap具有较好的适应性 |
|
厚度控制 |
规格厚度相对明确 |
与点胶量及装配结构相关 |
|
不规则表面 |
需要根据结构设计片材形状 |
对复杂表面具有较好的填充适应性 |
|
自动化工艺 |
可结合模切及装配工艺 |
适合自动化点胶 |
|
安装位置 |
预成型后位置较明确 |
需要控制点胶位置及胶量 |
|
返修处理 |
拆装相对直观 |
需要根据实际材料状态处理 |
如果CPE内部芯片与金属结构之间的Gap相对明确、接触面比较规则，同时希望对材料尺寸、厚度和安装位置进行控制，可以重点评估导热硅胶片方案。
如果器件高低差变化较大、结构表面复杂，或者生产端需要自动化点胶，则可以进一步评估单组份导热凝胶。
在实际整机设计中，两种材料也并非必须相互替代。
根据不同热源及结构位置分别选择导热硅胶片或导热凝胶，可以使材料特性与实际散热结构更加匹配。
热管理材料选型的关键不是统一使用某一种材料，而是让不同材料与对应结构相匹配。
七、NF150-800从选型到量产，需要重点验证哪些环节？
确定采用NF150-800后，不能直接根据导热系数进入批量应用，还需要结合CPE实际结构完成材料规格确认及整机验证。
1. 测量实际Gap
首先确认芯片顶部与目标散热结构之间的实际距离，同时考虑：
· 芯片及器件高度公差；
· PCB尺寸公差；
· 屏蔽罩或金属结构公差；
· 整机装配公差。
对于量产产品，不能只依据单个样机测得的Gap进行材料设计，还需要考虑实际公差范围。
2. 确定材料厚度与压缩状态
根据Gap范围选择NF150-800相应厚度规格，并评估装配后的实际压缩状态。
重点不是单纯“压紧”，而是确保材料能够充分接触两侧界面的同时，将机械应力控制在结构设计允许范围内。
3. 确定导热垫片尺寸
材料尺寸需要结合热源面积、热扩散路径以及周围器件布局确定。
尺寸过小可能限制有效传热面积，而尺寸过大则可能受到电气间距及结构空间限制。
4. 进行整机温升及热成像测试
完成样机装配后，应在具有代表性的运行工况下测试核心芯片及相关结构温度。
通过热成像还可以观察PCB、芯片、金属结构和外壳的温度分布，辅助判断热量是否按照设计路径向外传递。
测试重点不是单独追求某一个测温点降低多少摄氏度，而是确认关键器件在目标工况下是否处于产品设计允许的温度范围。
5. 验证长期运行状态
5G CPE通常需要长时间联网运行，因此短时间温升测试并不能完全代表实际使用状态。
可以结合产品要求进行持续运行、高低温循环、老化等验证，并在测试后检查导热硅胶片的：
· 压缩状态；
· 接触痕迹；
· 位置变化；
· 材料形态；
· 芯片及PCB受力情况。
通过这些测试判断材料厚度、尺寸和压缩设计是否适合进一步批量应用。
八、热管理如何为5G CPE持续高速通信提供支持？
对于5G CPE而言，热管理的目标并不是单纯追求芯片或者外壳温度越低越好，而是帮助基带、射频、电源管理等关键器件在产品设计允许的温度范围内运行。
在大流量数据传输、多个终端同时连接以及长时间联网等工况下，核心器件会持续产生热量。如果局部热量无法及时传递，器件工作温度可能进一步升高，进而增加整机热管理压力。
因此，一个稳定、合理的热传导路径能够帮助热量从关键发热器件向屏蔽罩、金属中框或其他散热结构传递，降低局部热量持续积聚的风险，为设备持续通信和长期可靠运行提供热管理基础。
NF150-800在这一过程中的价值，不是单独依靠8.0W/m·K这一参数“解决CPE散热”，而是在适合片材填充的结构位置，通过导热能力、Gap填充、柔性贴合及电气绝缘等材料特性，改善发热器件与散热结构之间的界面传热条件。
对于具体5G CPE项目，仍需要根据芯片功耗、结构Gap、装配公差及整机散热路径选择NF150-800的厚度和尺寸，并通过样品测试、温升测试及可靠性验证确认最终方案。
5G CPE导热材料选型的核心，不是单独追求更高的导热系数，而是让材料性能与实际热源、结构Gap及整机热传导路径形成合理匹配。
