导热硅胶片残余应力解析：影响电子产品长期可靠性的关键因素
发布：诺丰NFION热管理
时间：2026-07-29 12:01:31
从材料机械性能到热界面稳定性，解析导热垫片长期可靠性关键因素
随着电子产品不断向高功率、高集成、小型化方向发展，芯片、电源模块、通信设备以及汽车电子系统产生的热量持续增加。如何快速、高效、稳定地将热量传递出去，成为影响电子产品性能和寿命的重要因素。
导热硅胶片作为常用的导热界面材料（TIM，Thermal Interface Material），主要应用于发热器件与散热结构之间，通过填充两者之间的微小间隙，降低界面热阻，提高散热效率。
然而，在实际工程应用中，导热硅胶片的可靠性并不只是由导热系数决定。
很多产品在初期测试阶段表现良好，但经过长时间运行、高低温循环或长期压力作用后，可能出现：
● 散热性能下降；
● 芯片温升增加；
● 界面贴合性能降低；
● 产品可靠性下降。
造成这些问题的重要因素之一，就是导热硅胶片长期工作过程中的残余应力变化。
因此，对于汽车电子、通信设备、工业控制等长期运行产品而言，导热硅胶片不仅需要具备良好的导热能力，还需要具备稳定的机械性能和长期可靠性。

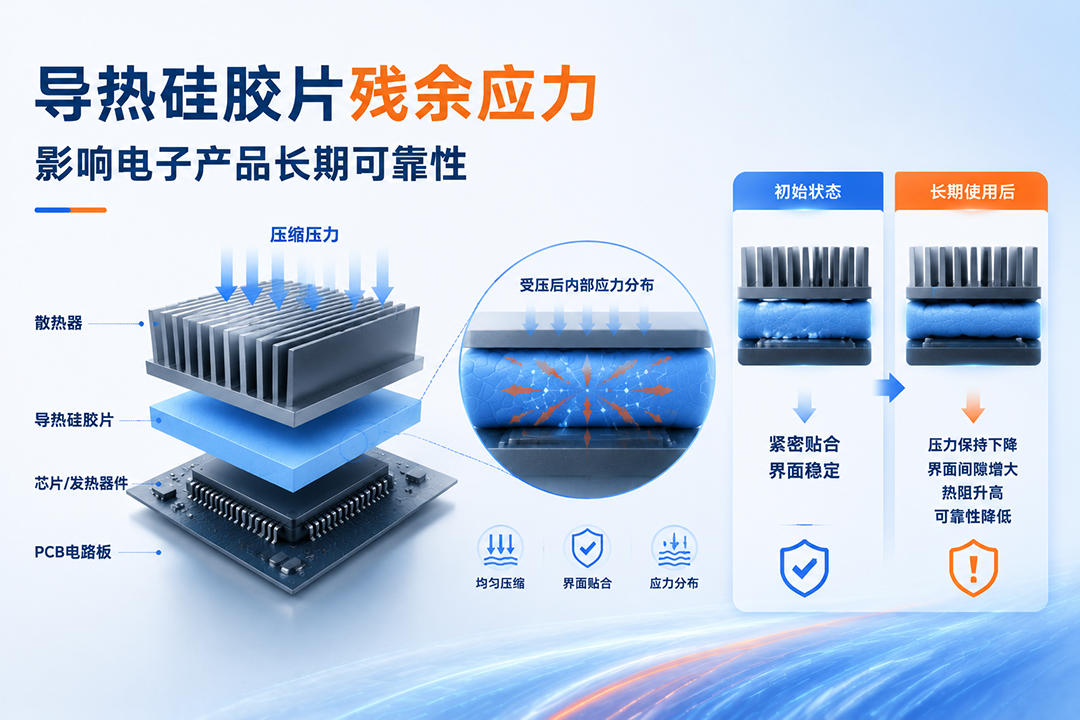

一、为什么导热硅胶片需要关注残余应力？
在电子产品结构设计中，导热硅胶片通常安装于：
● 芯片与散热器之间；
● 功率器件与金属结构件之间；
● PCB与外壳之间。
由于电子元器件、PCB、散热结构之间存在制造公差，导热硅胶片通常需要通过一定压缩量实现紧密贴合。
合理压缩可以带来：
● 更大的有效接触面积；
● 更少的空气间隙；
● 更低的界面热阻。
但与此同时，材料内部也会产生一定机械应力。
如果这种应力能够保持稳定，可以帮助导热硅胶片长期维持良好的界面接触。
但如果材料内部应力随着时间发生明显变化，则可能导致：
● 厚度变化；
● 回弹能力下降；
● 接触压力降低；
● 热传递性能衰减。
因此，导热硅胶片的可靠性不仅取决于“初始导热性能”，还取决于其在长期工作环境下保持稳定状态的能力。
二、什么是导热硅胶片残余应力？
1. 残余应力的基本概念
残余应力（Residual Stress）是指：
▎ 材料受到外部作用力、加工过程或温度变化影响后，即使外部作用消失，材料内部仍然存在的应力状态。
简单来说，材料在受到挤压、拉伸或热变化后，内部结构会产生一定“恢复力量”，这种未完全释放的内部力量，就是残余应力。

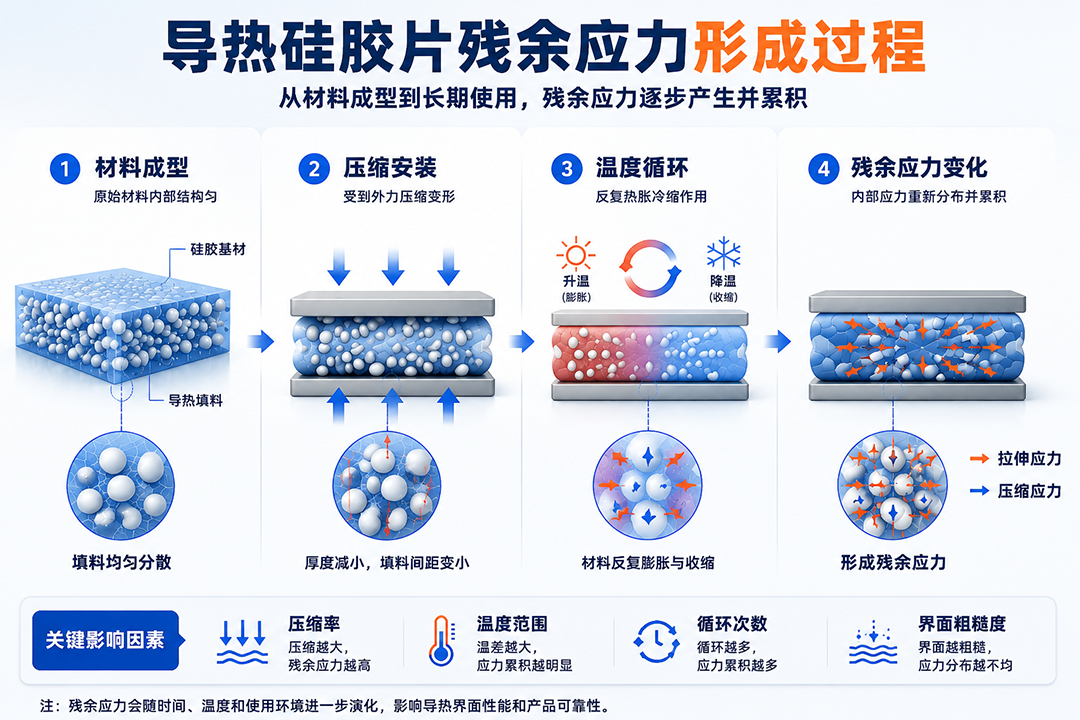

2. 导热硅胶片中的残余应力如何形成？
导热硅胶片从生产到实际应用，会经历多个过程。
（1）材料制造过程产生初始应力
导热硅胶片主要由：
● 有机硅基材；
● 导热填料；
● 添加剂；
组成。
在混炼、成型、固化过程中：
● 高分子结构发生变化；
● 填料与基材形成相互作用；
● 内部结构产生一定应力。
这些应力可能在材料内部保留下来。
（2）安装压缩过程产生机械应力
实际装配时，为了保证导热效果，导热硅胶片通常需要压缩安装。
例如：
2.0mm厚度的导热硅胶片，
安装后压缩至1.8mm。
此时材料会产生弹性恢复力，使其持续贴合发热器件和散热结构。
如果材料具有良好的弹性恢复能力，可以长期保持稳定接触。
如果材料长期受压后出现明显性能衰减，则可能造成界面压力下降。
（3）长期温度变化导致应力变化
电子产品工作过程中，会不断经历：
启动升温；
高负载运行；
停止降温。
温度变化会使不同材料产生不同程度的热膨胀和收缩。
由于：
● 芯片封装材料；
● PCB；
● 金属散热结构；
● 导热硅胶片；
之间热膨胀系数不同，长期温度循环会使材料内部应力不断变化。
三、导热硅胶片残余应力产生的主要原因
1. 材料配方影响
导热硅胶片的机械性能，与材料配方密切相关。
不同配方体系会影响：
● 硬度；
● 柔软性；
● 压缩性能；
● 回弹能力；
● 长期稳定性。
如果材料过硬：
虽然初始支撑能力较强，但可能带来较大的安装压力。
如果材料过软：
虽然填充能力较好，但长期受压后可能出现较大的厚度变化。
因此，高可靠导热硅胶片需要在：
柔顺性、支撑能力和长期稳定性之间实现平衡。
2. 压缩设计不合理
导热硅胶片并不是压缩越多越好。
过大的压缩量可能导致：
● 初始安装压力过高；
● 材料内部应力增加；
● 长期疲劳加剧。
而压缩不足，则可能造成：
● 界面贴合不充分；
● 空气间隙增加；
● 热阻升高。
因此，在结构设计阶段，需要根据：
● 间隙尺寸；
● 装配方式；
● 材料性能；
确定合理压缩范围。
3. 温度循环影响
长期温度变化是影响导热硅胶片可靠性的重要因素。
例如：
汽车电子需要面对：
-40℃～85℃甚至更宽范围温度循环。
通信设备需要：
长时间、高负载连续运行。
在不断变化的温度环境下，导热硅胶片会反复经历：
膨胀 → 收缩 → 再膨胀。
长期循环可能造成：
● 材料疲劳；
● 应力释放；
● 界面压力变化。
4. 长期老化影响
导热硅胶片长期工作后，可能出现：
压缩永久变形
材料长期受到压力后，无法完全恢复原始厚度。
影响：
● 有效厚度降低；
● 接触压力下降。
应力松弛
材料内部应力随着时间逐渐降低。
影响：
● 界面保持能力下降；
● 热传递稳定性降低。

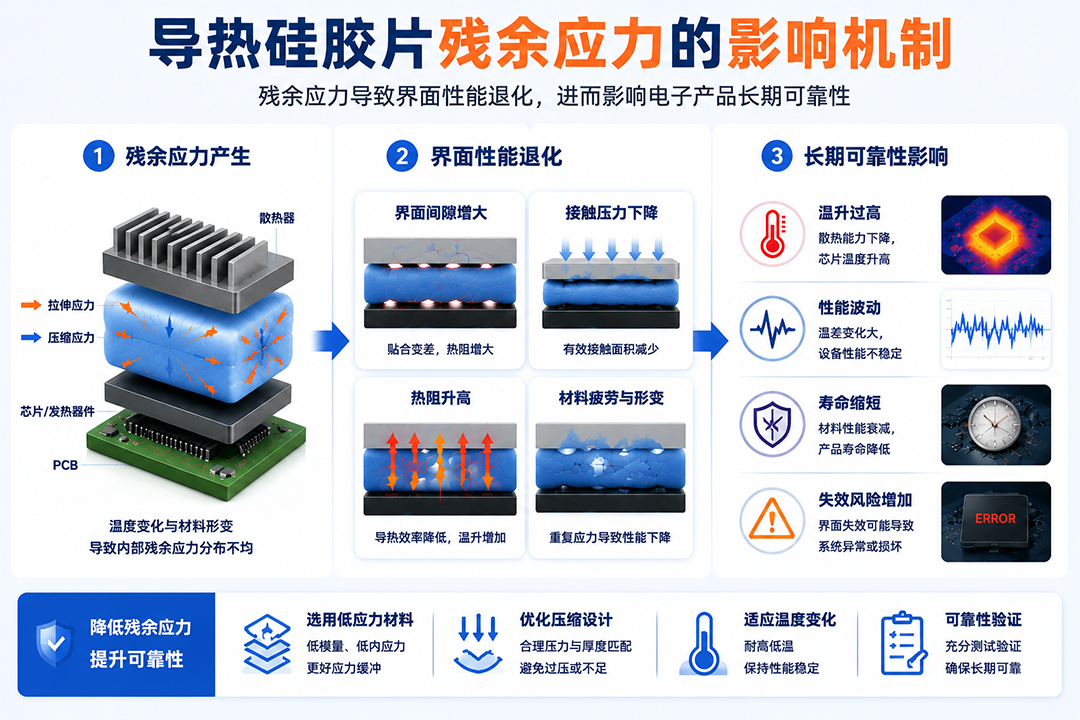

四、残余应力如何影响电子产品长期可靠性？
1. 降低导热界面稳定性
导热硅胶片的核心作用，是建立稳定的热传递路径。
理想状态：
发热芯片
↓
导热硅胶片
↓
散热结构
当残余应力变化导致材料回弹能力下降时：
接触压力降低；
界面贴合减少；
空气间隙增加。
由于空气导热能力远低于导热材料，会造成：
● 界面热阻增加；
● 散热效率下降。
2. 增加芯片温升风险
当热传递路径受到影响时，芯片产生的热量无法及时释放。
可能导致：
● 工作温度升高；
● 局部热点增加；
● 器件性能下降。
对于高功率应用：
例如：
● 通信芯片；
● 电源模块；
● 工业控制器件；
温升增加会进一步影响产品寿命。
3. 影响电子结构可靠性
残余应力变化不仅影响热性能，也可能影响机械可靠性。
长期不均匀应力可能作用于：
● PCB；
● 芯片封装；
● 焊接连接区域。
尤其是在温度循环环境下，不同材料之间的热膨胀差异可能增加：
● 微裂纹风险；
● 连接疲劳；
● 结构可靠性下降。
五、如何测试和评价导热硅胶片长期可靠性？
在导热硅胶片选型过程中，不能只关注导热系数。
对于长期可靠性应用，更需要关注以下指标：
| 测试项目 | 关注意义 |
| 导热系数 | 评价材料热传导能力 |
| 热阻 | 评价实际界面散热效果 |
| 压缩应力 | 评价安装压力 |
| 压缩永久变形 | 评价长期厚度保持能力 |
| 应力松弛测试 | 评价压力衰减情况 |
| 回弹性能 | 评价长期贴合能力 |
| 温度循环测试 | 评价环境适应能力 |
| 热老化测试 | 评价长期性能变化 |
其中：
压缩永久变形、应力松弛以及温度循环性能，是评价导热硅胶片长期可靠性的重要依据。

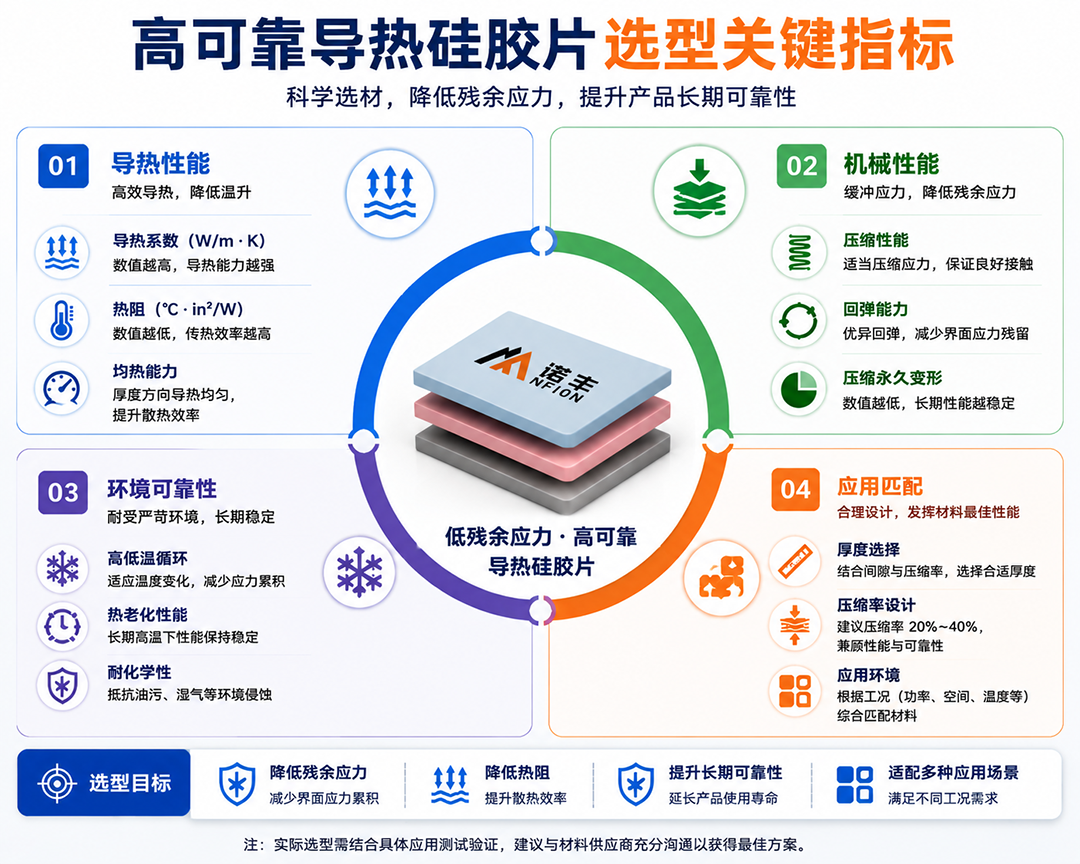

六、如何选择低残余应力、高可靠性的导热硅胶片？
1. 不仅关注导热系数，还要关注机械性能
导热系数决定材料传热能力。
但对于长期应用：
机械稳定性同样重要。
需要综合考虑：
● 硬度；
● 压缩性能；
● 回弹能力；
● 长期变形。
2. 根据应用环境选择材料
不同应用场景，对材料可靠性的要求不同。
消费电子
重点关注：
● 薄型化；
● 装配空间；
● 成本控制。
通信设备
重点关注：
● 长时间运行；
● 稳定散热；
● 可靠寿命。
汽车电子
重点关注：
● 温度循环；
● 振动环境；
● 长期稳定性。
因此，导热材料选型需要结合产品实际工作环境，而不是单纯比较某一个参数。
3. 重视供应商可靠性验证能力
高可靠导热材料不仅需要提供基础参数，还需要具备：
● 完整测试数据；
● 可靠性验证；
● 应用经验支持。
通过材料性能与应用需求匹配，才能降低长期运行中的失效风险。
结语：导热硅胶片不仅需要高导热，更需要长期稳定
随着电子设备功率不断提升，导热硅胶片已经从传统的辅助材料，逐渐成为影响产品可靠性的关键热管理材料。
残余应力虽然无法完全避免，但通过：
● 合理压缩设计；
● 优化材料选择；
● 可靠性测试验证；
可以有效降低长期应用风险。
对于高可靠电子产品而言，优秀的导热硅胶片不仅需要在初始测试阶段表现良好，更需要在长期运行过程中持续保持稳定的热界面性能。
真正可靠的热管理方案，不只是降低温度，更是保障电子产品长期稳定运行。
