引言：为什么车载显示器越来越需要专业导热方案？
随着汽车电子快速升级，车载显示器已经从过去简单的信息显示设备，发展成为智能座舱的人机交互中心。
无论是：
● LCD液晶仪表
● 中控显示屏
● 副驾娱乐屏
● 后排娱乐系统
● HUD抬头显示
● OLED柔性显示
● Mini LED背光显示
其共同特点都是：
显示面积越来越大、芯片越来越密集、亮度越来越高、功耗持续增加。
与此同时，汽车工作环境远比消费电子更加严苛：
● 夏季暴晒可达85℃以上
● 冬季低温可至-40℃
● 长时间连续运行
● 高频震动
● 高湿环境
● EMC要求严格
如果热量无法及时导出，将可能导致：
● MCU降频
● Driver IC寿命下降
● LED背光亮度衰减
● LCD局部发黄
● 触控失灵
● 黑屏、花屏
● 整机寿命降低
因此，优秀的导热设计已经成为车载显示器研发的重要组成部分，而导热材料则是热管理系统中最关键的一环。

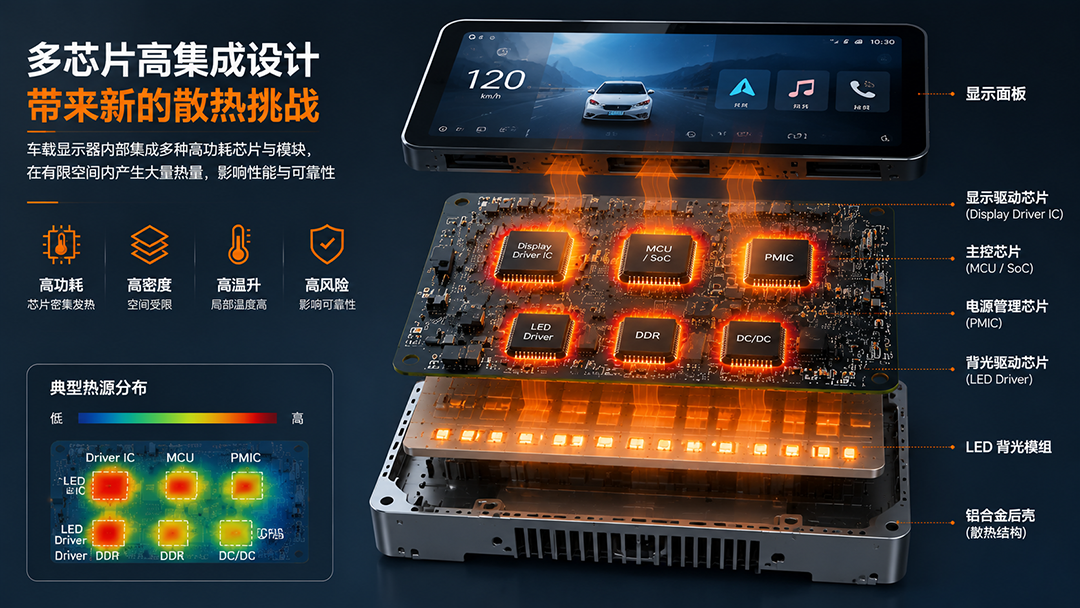

一、车载显示器热量主要来自哪里？
很多客户认为显示屏发热主要来自LCD，其实真正的热源主要包括：
| 热源 | 发热特点 |
| Display Driver IC | 局部热点明显 |
| MCU/SoC | 功耗最高 |
| DDR存储芯片 | 长时间持续发热 |
| PMIC电源管理IC | 温升明显 |
| LED背光模组 | 面积大、持续发热 |
| DC/DC模块 | 高转换效率伴随发热 |
这些热源通常分布在PCB不同区域。
由于：
● 元器件高度不同
● 壳体结构复杂
● 空气导热性能极差

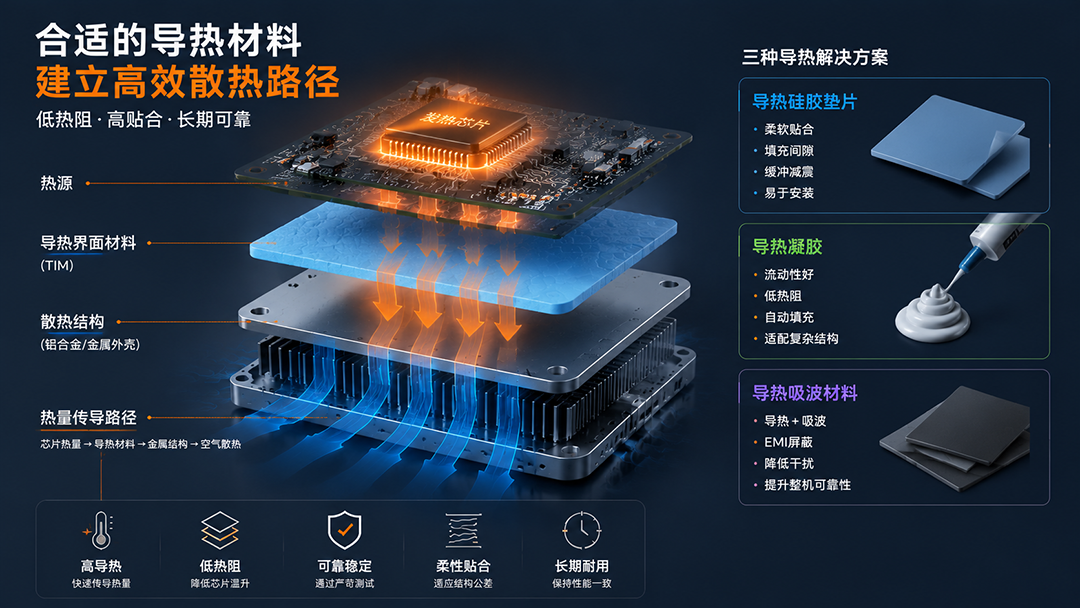

因此必须利用导热界面材料（TIM）建立稳定导热路径。
二、车载显示器常见导热方案有哪些？
目前行业主要采用以下几种方式。
方案一：导热硅胶垫片（主流方案）
这是目前应用最广泛的方案。
其结构通常为：
芯片
↓
↓
铝壳
↓
整机散热
优势包括：
✓ 自动填充间隙
✓ 柔软缓冲
✓ 吸收公差
✓ 安装方便
✓ 可批量生产
特别适合：
● Display Driver IC
● CPU
● DDR
● PMIC
● LED Driver
方案二：导热凝胶
对于间隙较大或装配公差较大的产品，越来越多企业采用导热凝胶。
优势：
● 流动性更好
● 接触热阻更低
● 自动填充复杂结构
● 更适合自动点胶
适用于：
● 曲面结构
● 高公差设计
● AI智能座舱
方案三：导热相变化材料
部分高端车型开始使用Phase Change Material（PCM）。
特点：
● 常温固态
● 工作后软化
● 接触热阻极低
但：
● 成本较高
● 工艺复杂
因此更多应用于高端ECU及ADAS模块。
三、为什么材料选型比导热系数更重要？
很多客户询价时第一句话就是：
"有没有15W导热垫片？"
实际上，导热系数并不是唯一指标。
真正决定散热效果的是整个热阻。
包括：
芯片
↓
界面接触热阻
↓
导热材料热阻
↓
外壳热阻
↓
空气散热
如果仅提高导热系数，而忽略：
● 厚度
● 压缩率
● 接触面积
● 表面粗糙度
最终温升改善可能非常有限。
因此专业供应商更关注：
整体TIM解决方案，而不是单一导热系数。

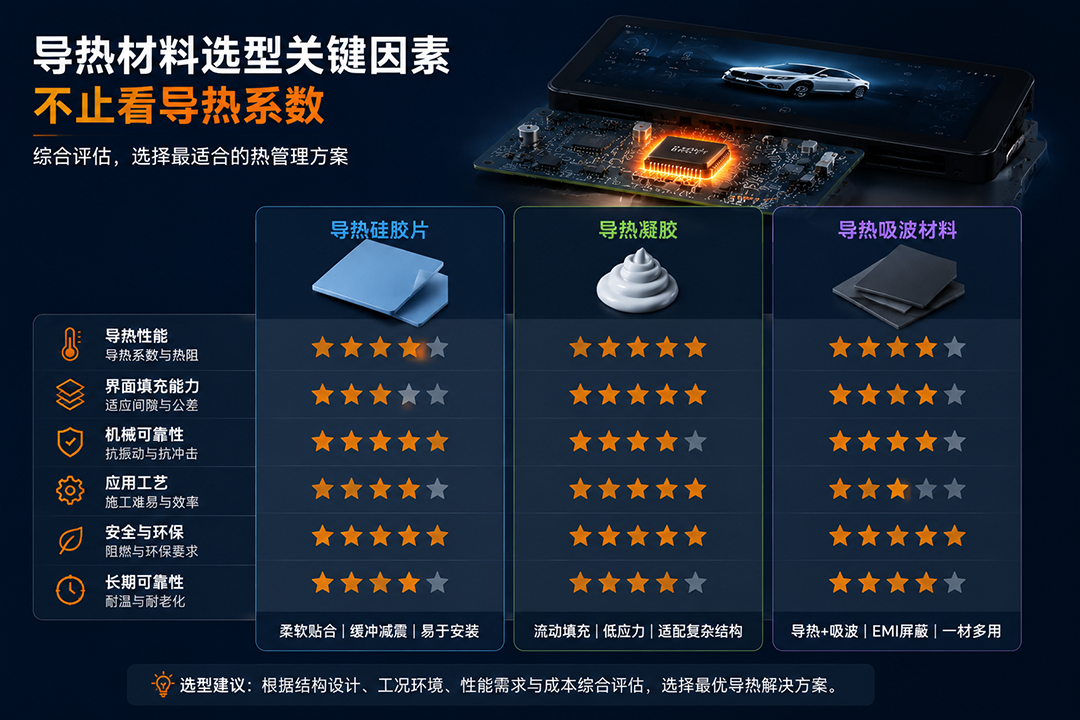

四、车载显示器如何选择合适导热材料？
① 导热系数
不同产品建议如下：
| 应用 | 推荐导热系数 |
| 普通LCD | 3~5 W/m·K |
| 中控屏 | 5~8 W/m·K |
| OLED显示 | 6~10 W/m·K |
| Mini LED | 8W以上 |
并非越高越好。
导热系数越高：
● 填料增加
● 硬度提升
● 压缩性能下降
● 成本提高
需要综合平衡。
② 厚度
常见规格：
● 0.5mm
● 1mm
● 1.5mm
● 2mm
● 3mm
● 4mm
● 5mm
原则：
尽量薄，但必须完全填充间隙。
③ 硬度
汽车行业更关注：
低硬度
原因包括：
● 降低芯片受力
● 防止PCB变形
● 提高装配一致性
④ 压缩率
建议：
20%~50%
过低：
无法贴合。
过高：
可能损伤元器件。
⑤ 阻燃等级
通常要求：
UL94 V-0
满足汽车电子安全要求。
⑥ 长期可靠性
车规产品通常要求：
● 高温老化
● 温湿循环
● 冷热冲击
● 振动测试
● 盐雾测试
材料必须长期保持：
● 导热性能
● 柔软性
● 不析油
● 不粉化
五、一套完整的导热解决方案不仅仅是材料
很多客户认为：
"买一块导热垫就结束了。"
实际上成熟供应商提供的是完整方案。
包括：
前期设计支持
根据：
● 发热量
● 热源分布
● 间隙尺寸
● 外壳结构
推荐：
● 材料型号
● 厚度
● 导热系数
避免过度设计。
热仿真配合
结合：
● CAD
● 热流分析
● CFD仿真
提前预测：
● 热路径
● 热阻
● 温升
减少试错成本。
样品快速制作
研发阶段：
通常需要：
● 不同厚度
● 不同硬度
● 不同规格
快速打样。
先进的激光切割设备能够实现：
● 高精度加工
● 快速交样
● 小批量验证
帮助客户缩短研发周期。
批量生产
进入量产后：
重点关注：
● 尺寸一致性
● 公差控制
● 来料稳定
● 自动贴装适配
确保每一批材料性能一致。
品质保障
成熟供应商通常具备：
● IQC来料检验
● IPQC过程控制
● OQC出货检测
● 全流程追溯
保证产品稳定交付。

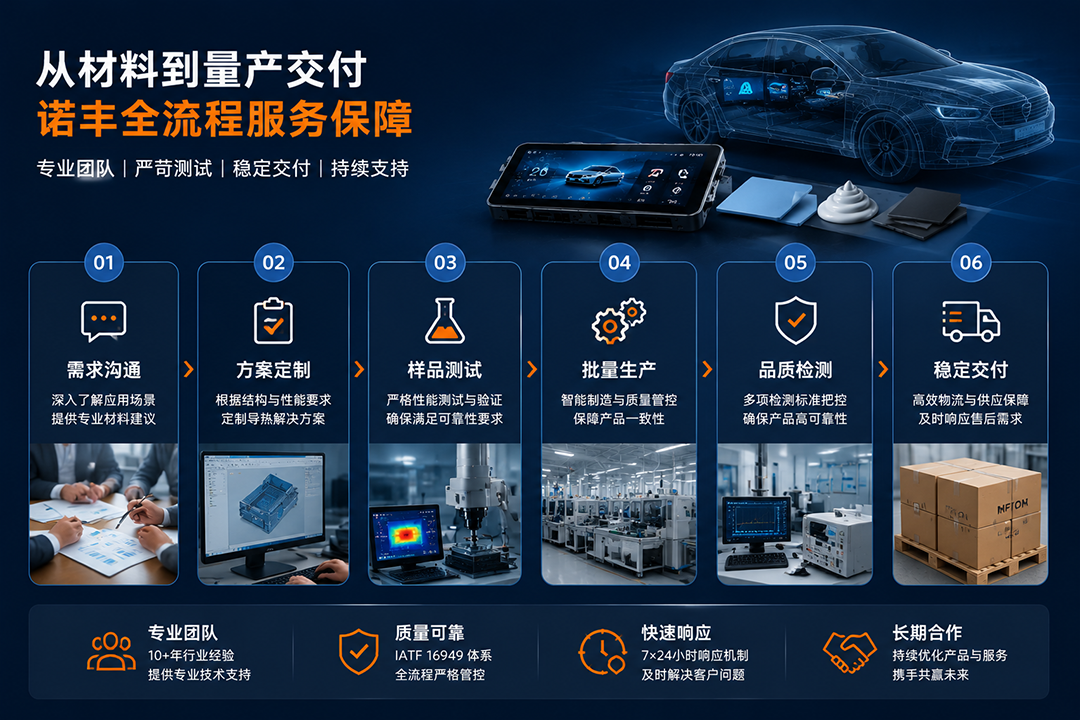

六、诺丰电子如何提供车载显示器导热解决方案？
作为专注热管理材料的企业，诺丰电子围绕车载显示器应用，可提供从研发到量产的一站式支持。
包括：
导热材料选型
根据不同显示器结构，推荐适配的：
● 导热硅胶垫片
● 导热凝胶
● 导热吸波材料
● EMI屏蔽解决方案
满足不同功耗及空间要求。
定制加工服务
支持：
● 激光切割
● 异形加工
● 背胶复合
● 定位孔设计
● 卷材、片材供货
适配自动化贴装生产。
快速打样
研发阶段支持：
● 小批量样品
● 多规格组合
● 快速交期
帮助客户加快产品验证进度。
稳定量产交付
建立标准化生产流程，实现：
● 稳定供货
● 品质一致
● 快速响应
● 长期合作
助力客户提升供应链效率。
七、未来车载显示器热管理的发展趋势
随着智能汽车持续发展，车载显示器将呈现以下趋势：
① 更大尺寸
一体式贯穿屏逐渐普及，整体散热面积增加。
② 更高亮度
Mini LED、Micro LED等新型显示技术带来更高发热密度。
③ 更高集成
显示、计算、娱乐功能融合，局部热点更加明显。
④ 更轻薄设计
有限空间内，对导热材料提出更高要求。
⑤ 更高可靠性
新能源汽车长期运行环境更加复杂，材料需兼顾导热、缓冲、绝缘及长期稳定性。
因此，未来热管理将不再只是单一材料选择，而是涵盖材料、结构、工艺、测试与量产的系统工程。
结语
在车载显示器持续向高性能、高集成、高可靠性方向发展的今天，热管理已成为影响产品寿命、稳定性和用户体验的重要因素。
相比单纯追求更高的导热系数，更科学的做法是结合产品结构、热源分布、装配工艺和使用环境，制定完整的导热解决方案。从材料选型、热设计、样品验证到规模化量产，每一个环节都直接影响最终散热效果。
诺丰电子深耕热管理材料领域，致力于为车载显示器、智能座舱及汽车电子提供专业的导热材料和定制化服务，帮助客户缩短研发周期、提升产品可靠性，实现从设计验证到稳定量产的一站式热管理支持。
