光模块在工作过程中，DSP、激光器、Driver、TIA等器件会持续产生热量。这些热量如果不能及时从器件内部传递出去，就会在局部区域不断积累，使芯片结温和模块内部温度升高。

从热管理角度来看，光模块散热并不是简单地将热量“传到外壳”，而是一个由芯片封装、PCB、导热界面材料、金属壳体、笼子、散热器以及系统风道共同组成的连续热传递过程。

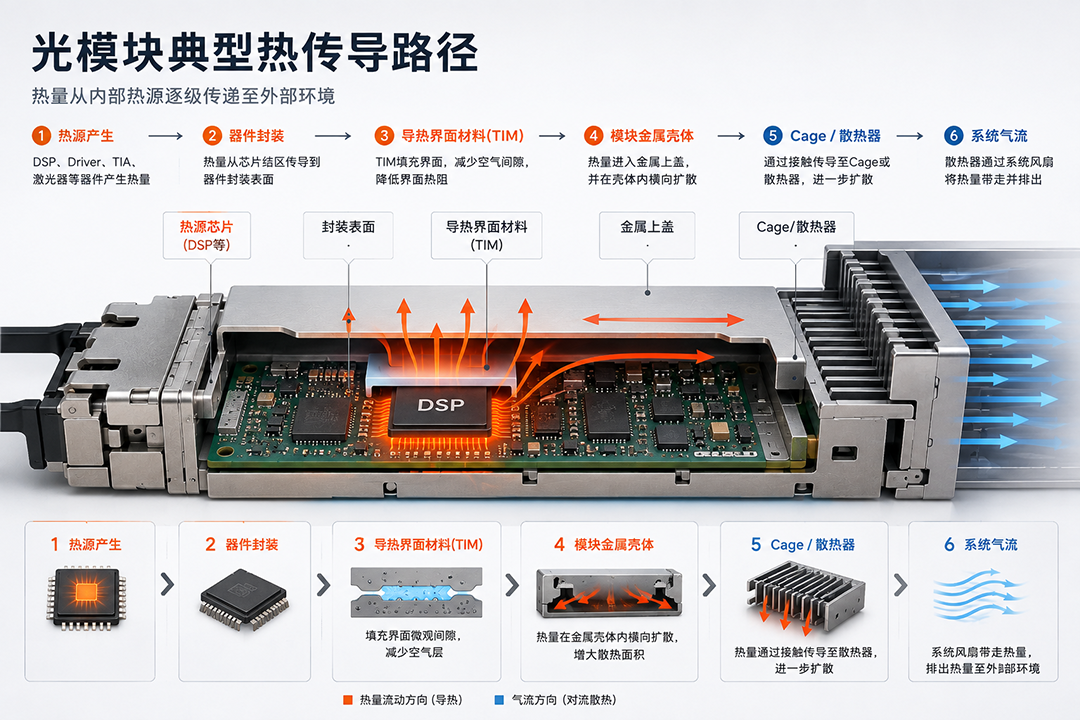

典型热量传递链路可以概括为：发热芯片 → 器件封装 → 导热界面材料/PCB → 模块金属壳体 → Cage/散热器 → 系统气流 → 外部环境

这条路径中的每一个材料层和接触界面都会产生热阻。对于高速、高功耗光模块而言，真正影响散热能力的往往不是某一个单独器件，而是整条热传导路径是否连续、稳定以及总热阻是否足够低。

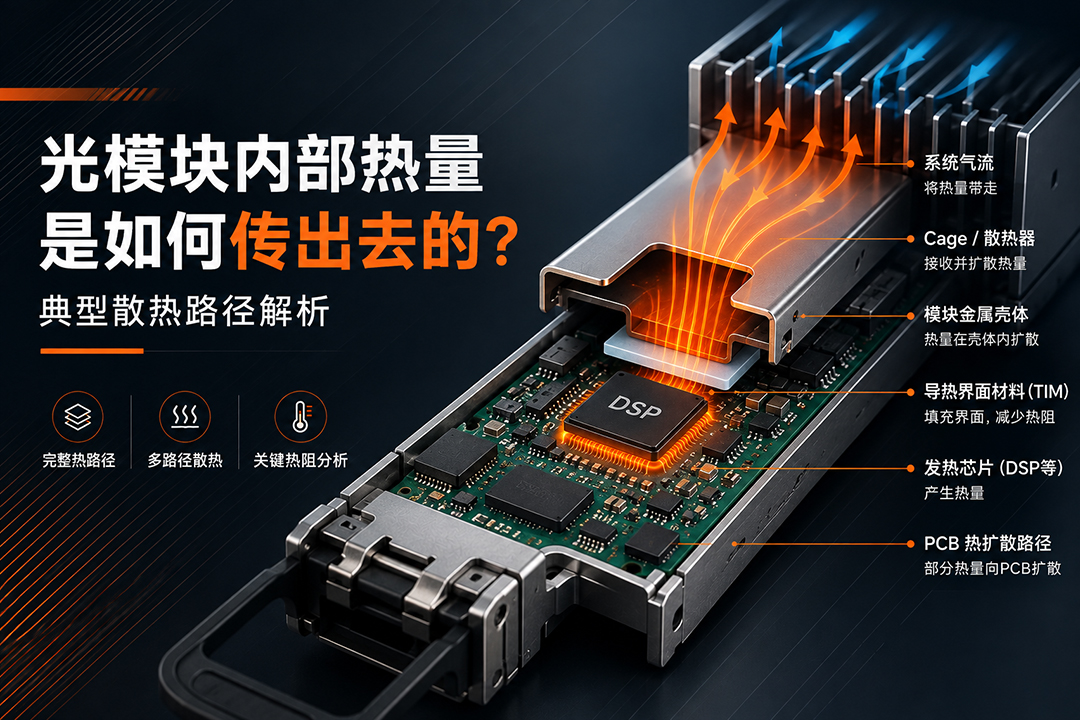

一、光模块内部产生的热量最终去了哪里？

光模块内部并不存在一个独立的“散热出口”。

当DSP、Driver、激光器等器件产生热量后，热量会按照温度梯度从高温区域向低温区域传递，并通过不同结构同时向多个方向扩散。

其中比较典型的散热方向包括：

顶部路径：

发热器件 → 导热界面材料 → 模块上盖 → Cage/散热器 → 空气

底部路径：

发热器件 → 焊点/封装基板 → PCB铜层 → PCB及连接结构

壳体辅助路径：

发热器件及PCB → 内部金属结构 → 模块侧壁/底壳 → Cage → 外部环境

不同光模块的结构、器件布局、功耗和系统散热设计存在差异，因此各条路径承担的热量比例并不完全相同。

但从整体来看，其核心目标是一致的：尽可能建立低热阻、连续且稳定的热传导通道，将内部热量快速转移到具有更大散热面积和更强散热能力的外部结构。

二、第一段热路径：热量首先从芯片结区向外传递

理解光模块散热，需要先区分一个容易被忽视的概念：器件表面温度并不等于芯片结温。

DSP、Driver、TIA等半导体器件真正产生大量热量的位置主要位于芯片内部。热量首先需要从芯片结区（Junction）向外传递，经过芯片Die、封装材料、封装基板等结构，最终到达器件封装表面。

可以简化理解为：Junction → Die → Package → Case

在热设计中，经常使用结到壳热阻θJC描述这一段路径的热传递能力。

其基本关系可以表示为：

Tj ≈ Tc + P × θJC

其中：

Tj为芯片结温；

Tc为器件壳体或参考位置温度；

P为器件功耗；

θJC为结到壳热阻。

这个关系说明，即使测得器件表面温度并不算高，芯片内部实际结温仍可能更高。

因此，评价光模块热管理效果时，不能只观察外壳温度，还需要考虑器件功耗以及从芯片结区到外部环境的完整热阻网络。

三、第二段热路径：部分热量通过PCB向周围扩散

器件产生的热量并不会全部向上方传递。

对于安装在PCB上的DSP、Driver、TIA以及电源管理器件，部分热量还会通过器件底部、焊点和PCB向周围扩散。

典型路径为：芯片 → 封装基板 → 焊点 → PCB铜层 → PCB其他区域

因此，光模块PCB不仅承担高速信号传输、电源和控制功能，同时也是内部热扩散结构的一部分。

在PCB热设计中，铜箔面积、铜层分布、Thermal Via（导热过孔）、器件布局以及板层结构等因素，都可能影响热量在PCB中的扩散效率。

例如，当高功耗器件附近拥有较充分的铜层和合理的导热过孔设计时，局部热量可以更快向PCB其他区域扩散，从而降低热点位置的热流密度。

但PCB本身的散热能力存在限制。

特别是在高速光模块内部，PCB尺寸较小、器件密度较高，如果大量热量都依赖PCB进行扩散，容易形成明显的局部热积聚。

因此，对于DSP等主要高功耗器件，通常还需要建立更直接的顶部散热路径。

四、第三段热路径：为什么器件与上盖之间需要导热界面材料？

如果希望把DSP等器件产生的热量直接传递到模块金属上盖，一个非常现实的问题随之出现：器件表面与金属上盖通常无法实现理想的完全贴合。

实际装配过程中可能存在：

   ●  器件高度差；

   ●   PCB翘曲；

   ●   结构公差；

   ●   表面粗糙度；

   ●   上盖与器件之间的装配间隙。

即使从宏观看两个表面已经接触，在微观尺度下仍然可能存在大量空气间隙。

而空气的导热能力很低。

一旦热传递路径中存在较大的空气层，就可能形成明显的界面热阻，使器件产生的热量难以高效传递到金属上盖。

因此，光模块热设计中经常需要在器件与金属结构之间引入TIM（Thermal Interface Material，导热界面材料）。

例如：DSP → 导热凝胶/导热垫片 → 金属上盖

导热界面材料在这里真正承担的作用，并不仅仅是“材料本身能够导热”，更重要的是：填充两个固体表面之间的空气间隙，增加有效接触面积，建立连续的热传导通道。

这也是为什么评价TIM时不能只看导热系数。

材料厚度、界面贴合状态、压缩量、接触热阻、长期稳定性等因素，同样会影响最终的实际热传递效果。

五、第四段热路径：热量进入金属上盖后如何继续扩散？

当热量通过导热界面材料进入光模块金属上盖之后，并不意味着散热过程已经完成。

此时只是完成了：“内部热源 → 模块壳体”这一阶段。

DSP等高功耗器件产生的热量通常集中在较小面积内，属于局部高热流密度区域。

当热量进入金属上盖之后，会沿金属结构向周围横向扩散，使热量从一个相对集中的区域逐渐分布到更大的表面积。

这一过程通常称为：Heat Spreading——热扩散。

因此，光模块金属壳体并不仅仅承担机械保护作用，它同时也是整个热管理系统中的重要热扩散结构。

可以将这一过程简单理解为：

芯片局部热源
↓
TIM
↓
金属上盖局部区域
↓
热量沿壳体横向扩散
↓
形成更大的有效散热面积

通过扩大热量分布面积，可以降低局部热流密度，同时为后续向Cage、散热器以及空气传热创造条件。

六、第五段热路径：模块壳体中的热量最终如何传到外部？

热量到达模块金属壳体之后，还需要继续向系统级散热结构传递。

光模块安装到交换机、服务器或其他通信设备中后，通常会与Cage、散热器以及设备风道形成完整的散热系统。

典型路径可以表示为：

Module Housing
↓
Cage / Heat Sink
↓
System Airflow
↓
Ambient

其中包含两种主要的热传递方式。

1. 固体之间的热传导

模块壳体中的热量首先通过接触区域传递给Cage或散热器。

这一阶段仍然属于导热过程。

如果模块与散热结构之间接触面积不足、接触压力不稳定或者界面存在较大间隙，都可能增加热阻。

2. 散热器与空气之间的对流换热

热量进入散热器之后，通过更大的表面积与设备内部气流进行换热。

交换机内部风扇形成的强制气流不断带走散热器表面的热量，最终将热量排出设备。

因此，从系统角度看：光模块自身热设计与整机风道设计并不是两个完全独立的问题。即使模块内部拥有良好的导热路径，如果设备风量不足、进风温度过高或者散热器换热能力不足，最终仍然可能导致模块温度持续升高。

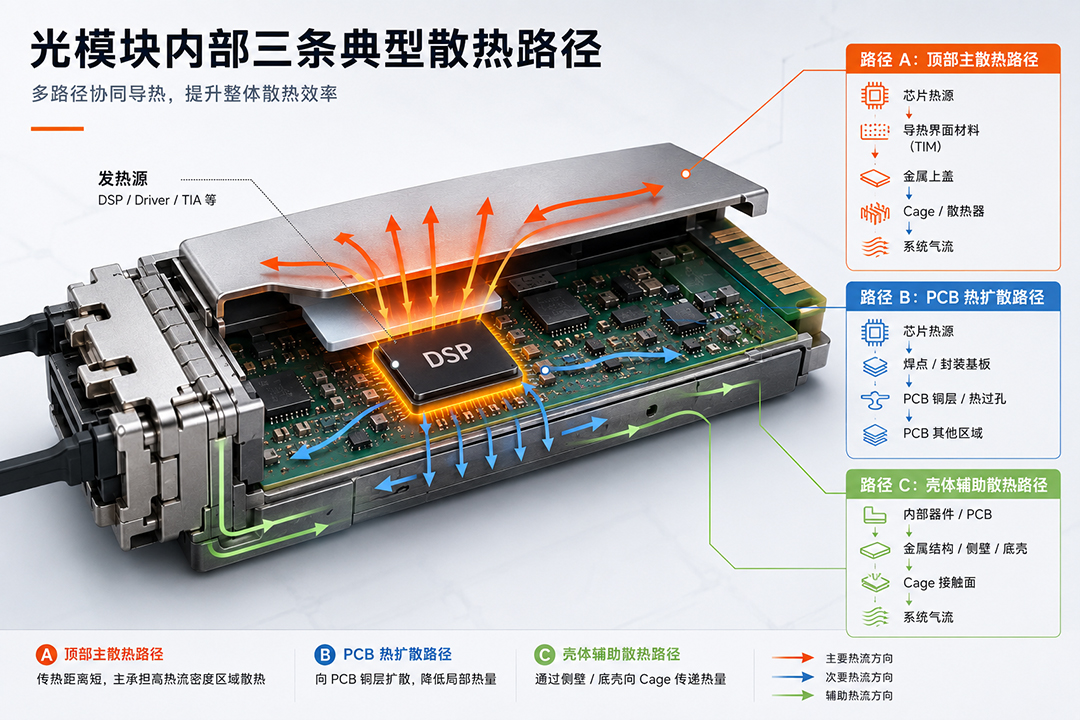

七、光模块内部通常存在三条典型散热路径

实际工作中的热量传递通常不是单一路径，而是多个热通道共同作用。

从结构上可以将其归纳为三种典型路径。

路径一：顶部主散热路径

发热芯片 → TIM → 模块上盖 → Cage/散热器 → 系统气流

对于DSP等高功耗器件，这通常是非常重要的一条散热路径。

它的特点是热传递距离相对较短，可以直接将高热流密度区域的热量传递到面积更大的金属结构。

因此，这条路径中的TIM厚度、接触状态以及上盖结构往往需要重点关注。

路径二：PCB热扩散路径

芯片 → 封装/焊点 → PCB铜层 → PCB其他区域 → 周边结构

这条路径能够承担部分热量扩散，并帮助降低局部热点。

其实际能力与PCB层数、铜厚、铜面积、Thermal Via以及器件布局等因素密切相关。

路径三：壳体辅助散热路径

部分热量还可能通过PCB、内部金属结构、模块侧壁和底壳继续向Cage等外部结构传递。

因此，光模块整体实际上可以看成一个由多个并联和串联热阻组成的复杂热网络。

不同路径共同决定最终的器件结温。

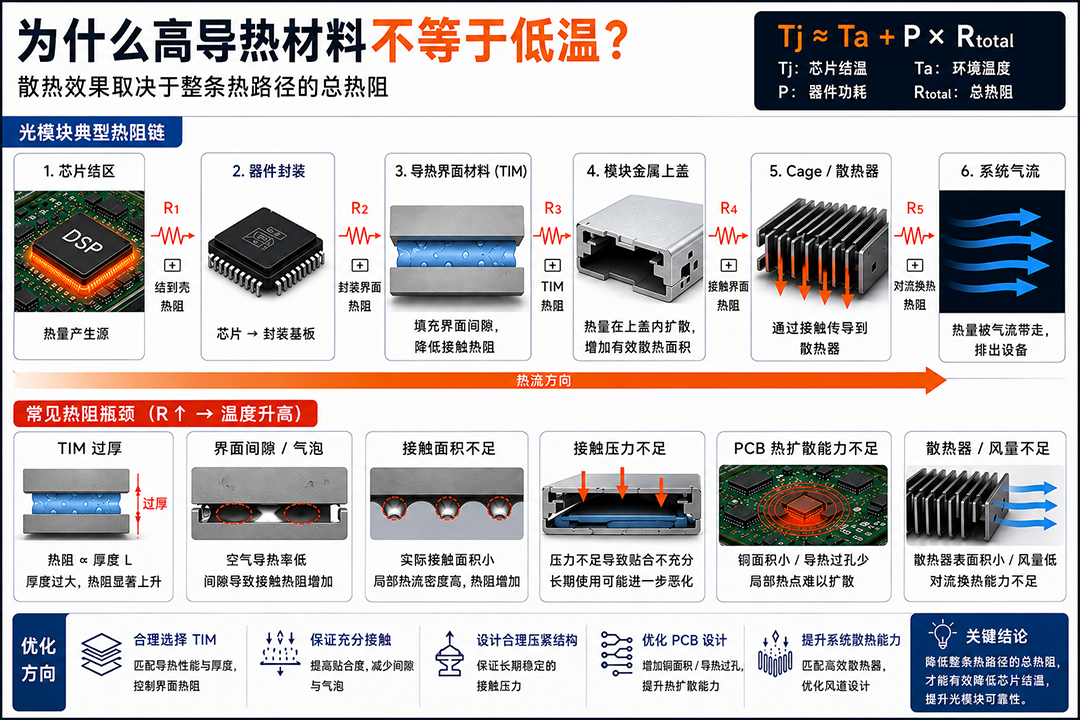

八、为什么用了高导热材料，光模块温度仍然可能偏高？

在光模块热设计中，一个比较典型的误区是：认为TIM导热系数越高，模块温度就一定越低。实际上，决定最终散热能力的是整条热路径的总热阻。

可以将一条典型散热路径简化为：R总 = R封装 + R界面 + RTIM + R壳体 + R接触 + R散热器/对流

任何一个环节出现较大的热阻，都可能成为整个系统中的散热瓶颈。

例如：

TIM厚度过大

即使材料具有较高导热系数，如果实际传热厚度明显增加，热阻仍然可能上升。

对于均匀材料，可以用一个简化关系理解：

R ≈ L / (k × A)

其中：

L为热传递厚度；

k为材料导热系数；

A为有效传热面积。

这意味着在其他条件相同的情况下，材料越厚，热阻通常越大。

界面接触不充分

如果TIM没有充分填充器件与上盖之间的间隙，局部仍然存在空气区域，即使材料本身导热性能较高，也难以发挥预期效果。

接触面积不足

器件与TIM、TIM与上盖之间的有效接触面积过小，会造成局部热流密度增加。

PCB局部热量集中

多个高功耗器件集中布局时，可能形成热点叠加，使局部区域温度明显高于其他位置。

模块与散热器接触不良

即使模块内部热量已经顺利传递到上盖，如果上盖与Cage或散热器之间存在较大的接触热阻，热量仍然无法快速向外释放。

系统风量不足

这是整个热路径的最后一个环节。

如果散热器表面的热量不能及时通过气流带走，最终会导致整个散热系统温度水平上升。

因此：高导热材料解决的是热路径中的一个环节，而不是整个散热系统。

九、高速光模块的热设计正在从“材料导热”转向“系统热阻控制”

随着光模块向更高速率、更高集成度方向发展，模块内部的热设计也越来越强调系统性。

过去面对相对较低的热负荷，可能首先考虑：有没有一条可以把热量传出去的路径。而在400G、800G以及更高速率平台中，需要进一步考虑：

   ●  热路径是否足够短？

   ●  界面热阻是否足够低？

   ●  TIM厚度是否合理？

   ●  器件与壳体能否稳定接触？

   ●  局部热量能否快速扩散？

   ●  散热器能否及时将热量释放到空气？

因此，高速光模块热管理已经不再只是简单选择一种高导热材料，而逐渐形成：

器件布局 + PCB热设计 + TIM + 金属壳体 + Cage/散热器 + 系统风道

共同参与的系统级热设计。

其中任何一个环节发生变化，都可能影响最终器件结温。

十、散热设计的本质，是降低整条热路径的总热阻

从DSP等发热器件内部产生热量开始，到热量最终进入环境空气，光模块实际上经历了一条由多个材料层、结构件和接触界面组成的完整热传递链。

一条典型路径可以概括为：

芯片结区
↓
器件封装
↓
导热界面材料
↓
模块金属上盖
↓
Cage / 散热器
↓
系统气流
↓
外部环境

与此同时，还有部分热量通过PCB以及模块其他金属结构向外扩散。

因此，判断一个光模块的散热设计是否合理，不能只关注某一个材料的导热系数，也不能只观察模块外壳温度。

真正需要关注的是：从芯片结区到环境之间的整体热阻。

对于导热界面材料而言，其价值也正在于整条热路径中的“界面”位置——通过填充器件与结构件之间的间隙、减少空气层、提高有效接触面积，为内部高热流密度器件建立更加连续的热传导通道。

最终，光模块热管理的核心并不是单纯“让材料导热更快”，而是通过合理的器件布局、界面设计、材料选择、结构设计和系统风道：

缩短热传递路径、降低界面热阻、减少局部热积聚，并建立从内部热源到外部环境的完整散热闭环。
