光模块导热界面材料怎么选?导热凝胶、导热垫片与导热硅脂对比
发布:诺丰NFION热管理 时间:2026-09-10 11:11:22

随着400G、800G以及更高速率光模块向高集成度、高功耗方向发展,DSP、驱动芯片及其他发热器件产生的热量更加集中。如何将器件热量快速传递至模块壳体,并进一步向外部散热结构扩散,已经成为光模块热设计中的重要环节。

在这一过程中,导热界面材料(TIM)承担着连接发热器件与壳体之间热传导路径的作用。

常见TIM包括导热凝胶、导热垫片、导热硅脂等,但对于光模块而言,材料选型并不是简单比较谁的导热系数更高。光模块内部存在器件高度差、结构Gap、装配公差以及应力限制,不同材料对这些问题的适应能力存在明显差异。

因此,光模块TIM选型首先要解决的是界面匹配问题


一、光模块TIM选型,为什么不能只看导热系数?

导热系数是评价TIM本体热传导能力的重要参数,但它并不能直接代表材料安装到光模块后的实际散热效果。

对于一个相对理想的TIM层,可以用下面的关系理解其体积热阻:

R ≈ BLT / kA

其中:

  • R为TIM层体积热阻;

  • BLT为界面材料最终压合厚度;

  • k为材料导热系数;

  • A为有效传热面积。

但实际光模块热界面还存在器件表面粗糙度、材料润湿状态、界面接触热阻以及装配状态等影响因素。

这意味着,即使一种材料具有较高的导热系数,如果实际应用时BLT过大、界面贴合不足或者无法稳定填充Gap,最终热传导效果仍可能受到影响。

因此,评价光模块TIM不能只问:“导热系数是多少?”

还应该继续判断:

需要填充多大的Gap?

器件之间有没有高度差?

装配公差有多大?

材料压合后BLT是否稳定?

器件能够承受多大的机械应力?

长期热循环后界面是否仍然稳定?

这些因素共同决定了TIM是否真正适合光模块。


二、光模块热界面对TIM提出了哪些要求?

光模块内部并不是两个完全平整的金属表面直接贴合。

从发热器件到模块上盖或壳体之间,可能同时存在器件封装高度差、PCB装配偏差、壳体加工公差以及局部表面不平整等情况。

因此,TIM除了需要传导热量,还需要承担一定的界面适配功能。

1. 填充结构Gap

发热器件与模块上盖之间可能存在一定间隙。

如果TIM无法稳定填充这一空间,就容易形成局部空气层。空气导热能力较低,会增加整个热传导路径的热阻。

因此,对于存在明显结构Gap的界面,TIM首先要具备相应的填隙能力。

2. 适应器件高度差和装配公差

同一个光模块内部可能存在多个不同高度的器件。

即使在设计阶段确定了理论Gap,实际量产过程中仍可能受到PCB、器件、壳体以及装配误差影响。

TIM需要在一定范围内适应这些变化,保证发热器件与散热结构之间保持有效热接触。

3. 控制器件应力

填隙并不意味着材料越硬、压得越紧越好。

如果TIM需要较大的压缩力才能形成有效接触,可能增加PCB、芯片封装及相关结构件承受的机械应力。

因此,高速光模块TIM还需要在界面贴合与装配应力之间取得平衡

4. 保持长期界面稳定

光模块长期运行过程中会经历温度变化,部分应用还需要考虑振动、热循环以及长期老化。

TIM不仅需要关注初始热性能,还应评估材料在长期工作后的形态、界面接触状态及热性能变化。

也正因为这些要求,导热凝胶、导热垫片和导热硅脂在光模块中的适用性存在明显差别。

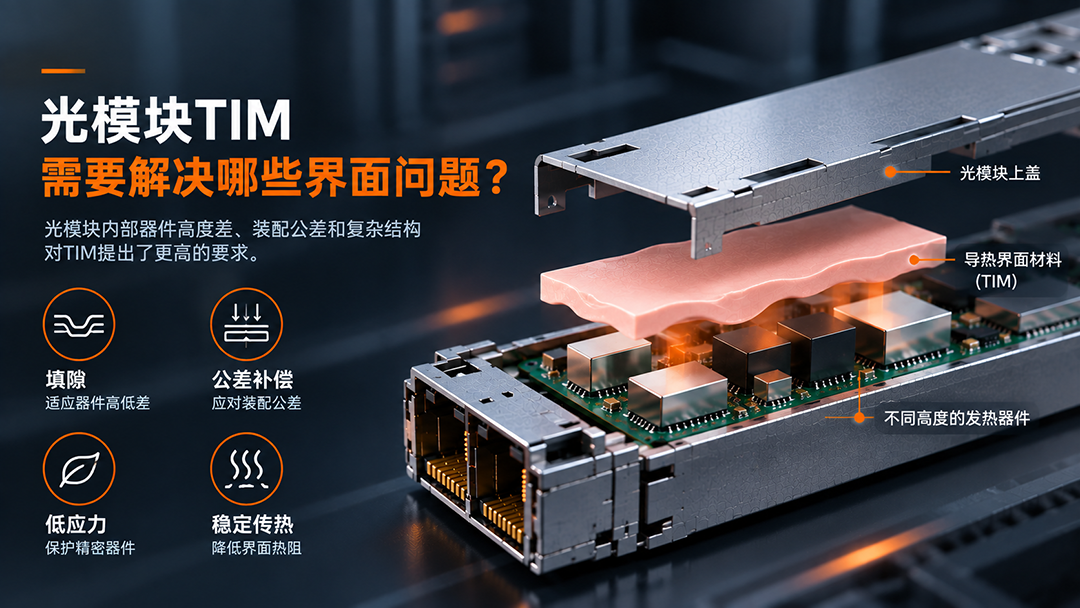

光模块TIM界面问题示意-器件高度差Gap装配公差与低应力填隙

三、导热凝胶为什么适合复杂Gap与低应力填充?

导热凝胶具有一定的流动性和可压缩性,可以通过点胶方式施加到发热器件表面,并在模块装配压合过程中逐渐铺展,形成导热界面。

它的一个重要特点,是能够在一定范围内适应界面高度变化。

例如,当多个器件高度存在差异,或者器件与壳体之间的Gap受到装配公差影响时,凝胶可以通过自身形变和流动对界面进行填充。

因此,在光模块热设计中,导热凝胶的价值并不只是“导热”。

更重要的是:填充结构间隙、适应高度公差,同时降低装配过程中对器件产生的机械应力。

此外,导热凝胶可以采用自动点胶工艺,通过设备控制点胶位置和胶量,对于批量生产具有一定工艺优势。

但导热凝胶同样需要做好工艺控制。

点胶量过少,可能无法充分填充界面;点胶量过多,则可能造成材料外溢,并增加实际BLT。

因此,实际应用中需要结合Gap、点胶体积、压合高度和器件布局确定合理的点胶参数,同时关注材料的抗流挂、泵出、析油及长期稳定性。

换句话说:导热凝胶解决的是“复杂界面如何实现低应力填隙”的问题。


四、导热垫片为什么仍然是光模块重要的TIM方案?

与凝胶不同,导热垫片是一种具有固定初始厚度的固态柔性导热材料。

当器件与模块壳体之间的Gap相对明确时,可以根据实际间隙、公差范围以及材料压缩率选择对应厚度的导热垫片。

它的优势在于界面厚度比较直观。

设计人员可以围绕:Gap → 垫片厚度 → 压缩率 → 压缩应力

建立较为明确的装配关系。

导热垫片还可以根据器件形状进行模切,安装位置明确,不需要现场控制点胶量,在标准化装配方面具有优势。

但垫片选型同样不能简单采用“厚一点更保险”的思路。

如果垫片过厚,会增加TIM层的实际传热距离;如果材料过硬或者压缩率设计过高,则可能给器件带来较大的机械应力。

相反,如果厚度不足或者实际压缩量不够,又可能造成局部接触不充分。

因此,导热垫片更适合:Gap相对明确、器件高度较稳定,同时需要对TIM厚度和装配状态进行标准化管理的界面。

它解决的核心问题可以概括为:“明确Gap如何实现稳定、可控的热界面连接。”


五、导热硅脂导热性能不差,为什么在光模块填隙场景中局限明显?

这是三种材料对比中非常容易产生误解的一点。

导热硅脂具有较好的润湿能力,可以填充两个接触表面的微观凹凸,在非常薄的界面条件下帮助降低接触热阻。

因此,在CPU、GPU、功率器件与散热器等能够形成紧密机械接触的界面中,导热硅脂具有成熟的应用。

但光模块典型的内部填隙场景并不完全相同。

第一,导热硅脂更擅长填充微观粗糙界面,而不是明显的结构Gap

导热硅脂通常依赖两个结构件本身已经形成较紧密的机械配合,再由硅脂填充表面的微观空隙。

而光模块内部器件与上盖之间可能存在明显Gap。

如果需要TIM本身承担较大的结构填隙功能,导热硅脂的材料形态就不具优势。

第二,对器件高度差和装配公差的补偿能力有限

光模块内部不同器件可能存在不同高度,同时还会叠加PCB、封装、壳体和装配公差。

导热凝胶可以通过点胶量和材料形变适应一定的Gap变化,导热垫片也可以通过不同厚度和压缩率进行匹配。

而导热硅脂并不适合通过增加涂覆厚度的方式解决明显的高度差。

第三,硅脂的优势建立在较薄BLT基础上

导热硅脂之所以能够获得较低的界面热阻,一个重要条件就是形成较薄的界面层。

如果为了填充较大的Gap而大幅增加材料厚度,其应用条件已经偏离硅脂更擅长的薄层界面。

因此,不能因为某款导热硅脂具有较高的导热系数,就认为增加涂覆厚度后同样可以承担光模块内部填隙功能。

第四,需要考虑长期界面稳定性

光模块属于长期连续工作的高速通信器件。

在长期温度变化、热循环等条件下,还需要关注硅脂可能出现的泵出、迁移、界面分布变化等问题。

所以,导热硅脂在这里被列入比较,并不是因为它与导热凝胶、导热垫片属于三个完全对等的光模块填隙方案。

恰恰相反。

通过硅脂可以更加清楚地说明:一种TIM即使具有不错的导热性能,如果材料形态无法满足Gap填充、公差补偿和长期界面稳定等要求,也不意味着它适合光模块典型的内部填隙场景。


六、三种导热界面材料的差异在哪里?

将光模块实际需求放到一起比较,三类TIM的应用边界会更加清楚。

对比项目 导热凝胶 导热垫片 导热硅脂
材料形态 半流动/膏状 柔性固态 膏状
主要界面作用 填充Gap并传热 填充Gap并传热 填充微观表面空隙
结构Gap填充 较强 较强 局限明显
高度公差适应 较强 取决于厚度与压缩设计 较弱
BLT特点 可根据结构设计 由厚度与压缩率控制 更适合薄层
装配应力 较低 与硬度、压缩率有关 较低
复杂界面适应性 较强 中等 较弱
典型工艺 自动点胶 模切、贴装 涂覆
光模块典型Gap场景 适合 适合 不宜作为主要填隙方案

由此可以看出,光模块TIM选型并不是寻找“参数最高”的材料,而是寻找与实际热界面最匹配的材料形态

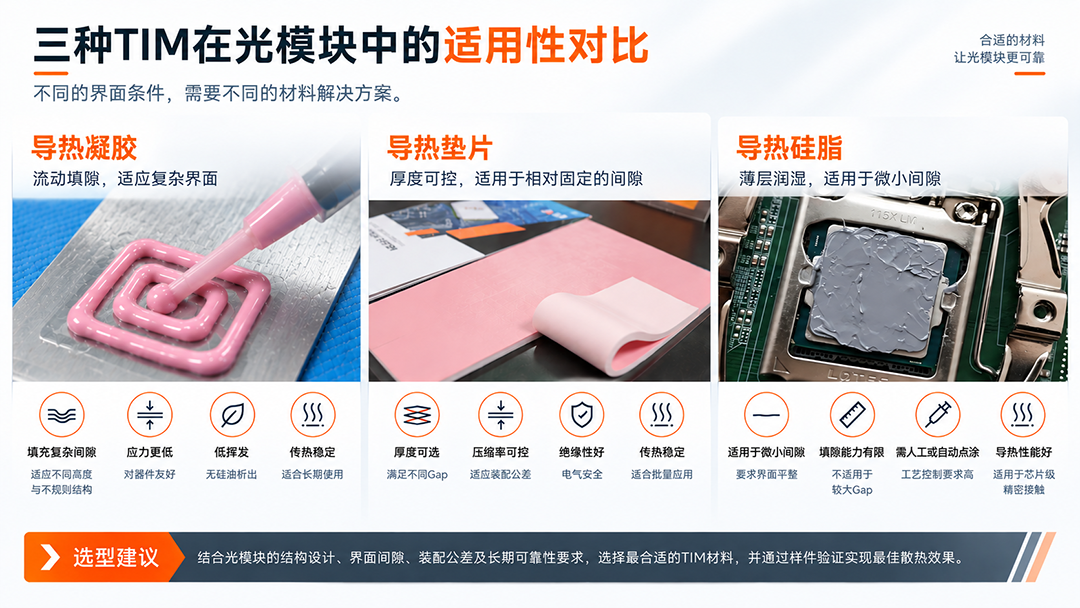

光模块导热凝胶导热垫片与导热硅脂适用性对比

七、光模块应该选导热凝胶还是导热垫片?

排除并不适合承担典型结构Gap填充任务的材料后,光模块TIM选型通常需要重点评估导热凝胶与导热垫片。

两者没有绝对的优劣关系,关键还是看具体结构。

Gap变化较大、器件高度复杂——重点评估导热凝胶

如果多个发热器件存在不同高度,或者受到装配公差影响,实际Gap变化较明显,同时器件又对机械应力比较敏感,可以重点评估导热凝胶。

它的优势在于:填隙能力 + 公差适应 + 低应力 + 点胶工艺。

Gap明确、需要标准化厚度管理——重点评估导热垫片

如果器件与壳体之间的距离比较明确,结构公差相对可控,希望通过材料厚度和压缩率建立稳定的装配界面,则可以重点评估导热垫片。

它的优势在于:厚度明确 + 装配直观 + 模切成型 + 工艺一致性。

因此,可以把光模块TIM选型简单归纳为:复杂Gap看适应能力,固定Gap看厚度与压缩设计。


八、TIM选型最终还需要回到实际验证

完成材料初步筛选并不意味着选型结束。

对于400G、800G以及更高速率光模块,建议结合真实结构样件进一步验证TIM的实际表现。

重点可以关注:

器件温升

确认TIM安装前后关键发热器件的温度变化。

实际BLT

确认装配完成后材料厚度是否符合热设计预期。

界面覆盖状态

拆解观察TIM是否充分覆盖目标区域,是否存在明显空洞、缺胶、偏移或者局部接触不足。

装配应力

评估TIM压合后是否给PCB、器件封装及结构件带来超出设计范围的机械载荷。

长期可靠性

通过高低温循环、老化以及相应可靠性测试,观察TIM是否出现明显位移、泵出、析油、开裂或者界面分离等异常。

只有把材料参数、结构设计、装配工艺和可靠性验证结合起来,才能判断一种TIM是否真正适合具体光模块。

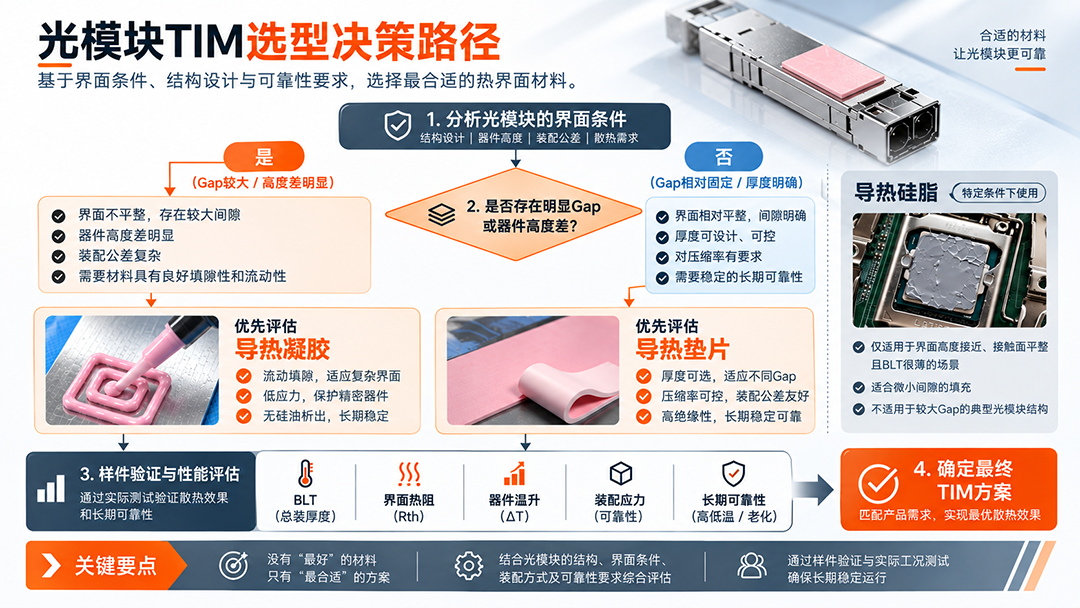

光模块TIM选型决策路径-导热凝胶与导热垫片如何选择

结语

光模块导热界面材料选型的本质,不是比较导热凝胶、导热垫片和导热硅脂谁的导热系数更高,而是判断材料能否解决实际热界面的问题。

对于需要填充结构Gap的典型光模块界面,导热凝胶与导热垫片具有更加明确的应用价值:前者更侧重复杂Gap、公差适应和低应力填充,后者更侧重固定Gap、厚度控制和标准化装配。

而导热硅脂的对比则进一步说明:导热性能只是TIM选型的一部分,材料形态、Gap适应能力、BLT、装配应力和长期可靠性同样重要。

从实际结构出发确定界面需求,再选择合适的材料类型和参数,并通过样件及可靠性测试进行验证,才是高速光模块TIM选型更合理的技术路径。
