随着AI计算集群、高速交换机和数据中心网络持续向更高带宽演进，光模块正从400G、800G进一步迈向1.6T。传输速率的提升并不是简单的“带宽翻倍”，其背后还伴随着单通道速率提升、DSP与光电器件性能升级，以及更加紧凑的模块内部布局。

这些变化使光模块热设计面临新的约束。

对于导热界面材料（TIM）而言，1.6T时代需要解决的问题也不再只是“提高导热系数”。在更高热流密度、更有限的界面空间以及更加复杂的装配公差条件下，界面热阻、BLT（Bond Line Thickness）、填隙能力、压缩应力、长期可靠性以及制程一致性正在成为需要综合考虑的关键因素。

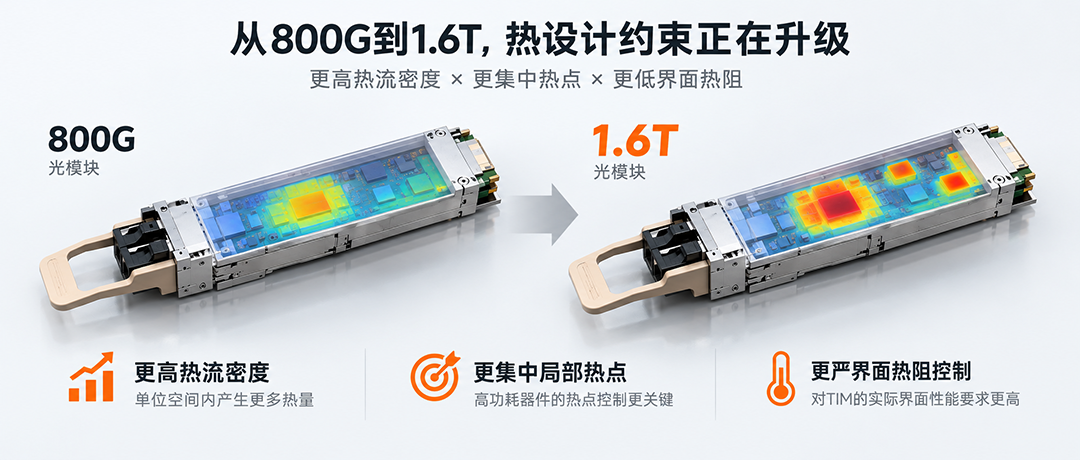

一、从800G到1.6T，热管理压力为什么进一步增加？

1.6T光模块的重要技术方向之一，是通过8×200G等架构实现更高传输容量。随着单通道速率提升，高速DSP、Driver、TIA以及光电器件的性能要求进一步提高，整个模块的功耗分布与热设计也变得更加复杂。

与此同时，模块外形尺寸和内部可用于散热的空间并不会随着传输容量同比增加。

这意味着一个重要变化：更多热量需要在有限空间内被快速传递出去。

因此，热设计关注点逐渐从单纯的“模块总功耗”，进一步延伸到：

    ●   单位面积热流密度；

    ●   DSP等高功耗器件局部热点；

    ●   器件与壳体之间的界面热阻；

    ●   不同器件之间的温度分布；

    ●   高温环境下的长期运行稳定性。

对于TIM而言，这种变化意味着材料选型不能再只依赖一个标称导热系数。

二、挑战一：高导热系数之外，更需要关注实际界面热阻

在TIM选型过程中，导热系数k通常是最直观的材料参数。

从理论上看，在面积一定的情况下，TIM材料本体热阻可以近似表示为：R ≈ BLT /（k × A）

其中：

    ●   R为材料热阻；

    ●   BLT为材料实际界面厚度；

    ●   k为导热系数；

    ●   A为有效传热面积。

提高导热系数确实能够降低材料本体热阻，但实际光模块中的热传递并不只经过材料本身。

器件表面与TIM之间、TIM与壳体之间还可能存在微观粗糙度、局部空隙、润湿不足以及接触不充分等问题，由此产生额外的接触热阻。

因此，实际界面热阻更接近于：材料本体热阻 + 两侧接触热阻。

进入1.6T后，当局部热流密度进一步提高，即使界面上只有较小的额外热阻，也可能产生更加明显的温升。

所以，TIM评价逻辑需要逐渐从：“材料的导热系数有多高？”转变为：“材料装配以后，这个界面的实际热阻能够做到多低？”

这也是1.6T时代TIM选型非常重要的变化。

三、挑战二：BLT对热设计的影响进一步放大

除了导热系数，TIM最终形成的BLT同样直接影响热阻。

在材料和传热面积相同的情况下：

BLT越大，材料本体热阻通常越高。

假设某一界面的等效热阻为R，经过该界面的热量为Q，则界面产生的温差可以近似表示为：ΔT = Q × R

当热负荷提高后，同样的界面热阻可能对应更大的温差。

因此，在1.6T光模块中，以前能够接受的TIM厚度和界面热阻，在更高热负荷条件下可能需要重新评估。

但这并不意味着TIM越薄越好。

如果材料过薄，无法充分补偿器件高度差、PCB翘曲以及壳体加工公差，反而可能出现局部接触不足甚至空气间隙。

因此，1.6T时代的BLT设计需要解决的不是单纯“减薄”，而是：在保证充分填隙和可靠接触的前提下，尽可能控制有效界面厚度。

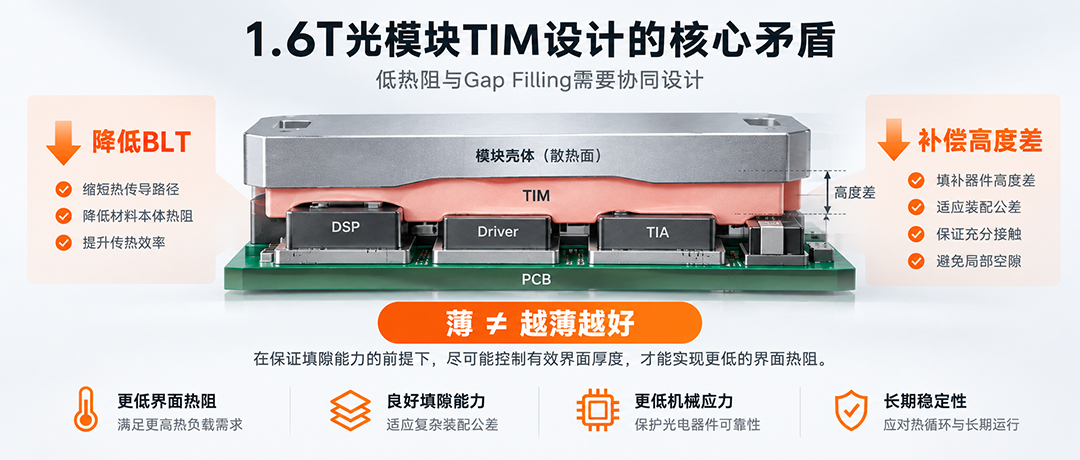

四、挑战三：薄BLT与装配公差之间的矛盾更加突出

光模块内部通常并不是一个完全平整的传热界面。

DSP、Driver、TIA、光电器件及其他芯片可能存在不同的封装高度，再叠加PCB翘曲、器件安装偏差、壳体加工误差以及组装公差，最终会形成一定的Z向高度差。

这就产生了一个典型的TIM设计矛盾：降低热阻，希望BLT更薄；吸收结构公差，又要求TIM具有足够的填隙能力。

如果单纯追求薄层，可能无法覆盖较大的高度差；如果为了填隙而增加TIM厚度，则可能增加热传导路径。

因此，面向1.6T光模块，TIM选型越来越需要与结构设计、公差链分析同步进行。

不同界面甚至可能采用不同策略：

对于间隙相对固定的位置，可以重点控制BLT和界面热阻；对于高度差较大的位置，则需要进一步考虑材料的压缩性、柔软性以及Gap Filling能力。

这意味着TIM已经不只是材料选型问题，而逐渐成为热设计、结构设计与装配工艺共同参与的界面工程问题。

五、挑战四：从模块平均温度转向局部热点控制

随着器件集成度和热流密度提升，仅观察模块整体温度可能已经不足以完整判断热设计状态。

尤其是DSP、Driver以及部分光电器件，其功耗密度和允许工作温度并不完全相同。

因此，一个模块整体温度看似正常，并不代表内部所有器件都处于理想的热状态。

1.6T时代需要更加关注：局部Hot Spot Temperature（热点温度）。

例如某一高功耗芯片面积较小，其产生的热量需要通过有限的接触面积快速传递到壳体。此时，即使TIM整体导热系数较高，如果局部存在：

    ●   接触不充分；

    ●   材料覆盖不完整；

    ●   BLT异常；

    ●   气泡或空隙；

    ●   装配压力分布不均；

都可能形成局部热阻瓶颈。

因此，面向高热流密度器件，TIM除了具备足够的导热能力，还需要保证良好的界面贴合和稳定的接触状态。

六、挑战五：降低界面热阻的同时，还要控制机械应力

降低界面热阻的一种常见思路，是改善TIM与器件表面的接触。

但在实际装配过程中，不能无限增加压缩量或装配压力。

尤其是在结构更加紧凑的高速光模块内部，过大的压缩应力可能进一步传递到PCB、焊点、芯片封装以及光电器件。

因此，1.6T光模块TIM需要同时解决两个方向的问题：

热学上——尽可能降低界面热阻；

力学上——尽可能降低对器件产生的机械载荷。

这也是为什么仅比较导热系数越来越难以完成TIM选型。

对于导热垫片等可压缩TIM，还需要结合实际结构评价：

材料硬度、压缩率、压缩应力、厚度以及压缩后的界面状态。

对于导热凝胶等材料，则需要关注其在低应力填隙条件下的界面覆盖能力、施工厚度以及长期稳定性。

最终目标并不是简单地“压得更紧”，而是在合理装配压力下形成稳定、连续且低热阻的热传导界面。

七、挑战六：长期热循环后的界面稳定性更加重要

光模块在实际运行过程中并不是始终处于恒定温度。

设备启动、负载变化、环境温度变化以及长期运行都会使TIM经历反复的升温和降温过程。

由于芯片、PCB、金属壳体和TIM的热膨胀特性不同，长期热循环可能持续对材料界面产生机械作用。

因此，TIM不仅需要关注初始状态下的热性能，还需要评估长期使用后是否出现：

    ●   界面分离；

    ●   Pump-out；

    ●   材料迁移；

    ●   析油或挥发；

    ●   厚度变化；

    ●   压缩性能衰减；

    ●   界面热阻上升。

对于1.6T这类高热流密度应用而言，这一点尤其值得关注。

因为材料初始测试时即使具有较低热阻，如果经过长期热循环后界面状态发生变化，其散热性能同样可能下降。

因此，相比单纯比较初始导热系数，老化前后热阻变化以及界面稳定性更能反映材料长期应用价值。

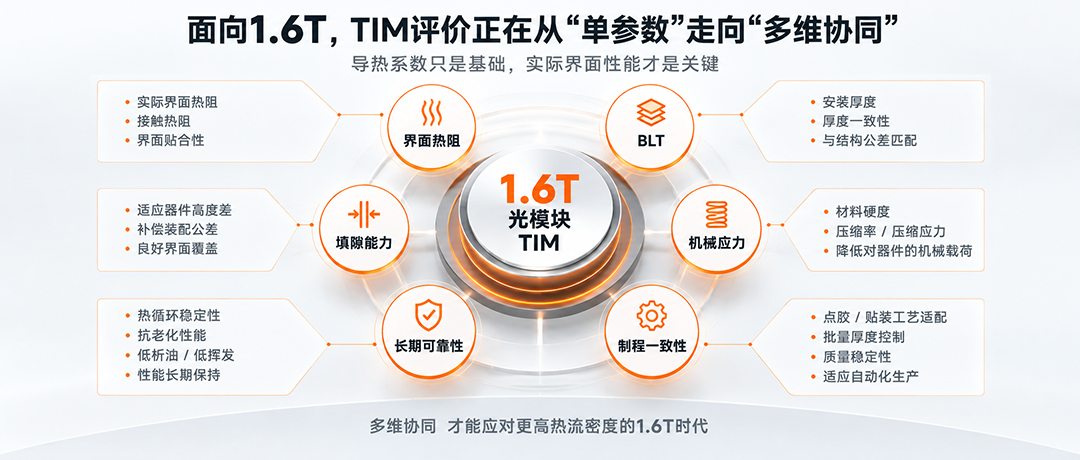

八、面向1.6T光模块，TIM应该重点评价哪些指标？

随着热设计复杂度提高，TIM选型需要从单参数比较逐渐转向多维度评价。

评价维度	主要关注内容
导热系数	判断材料基础导热能力
界面热阻	判断实际界面的传热效率
BLT	控制实际热传导距离
Gap Filling能力	补偿器件高度差与装配公差
压缩率	判断材料对不同间隙的适应能力
压缩应力	控制对芯片、PCB及封装结构的机械载荷
界面贴合性	减少微观空隙与接触热阻
热循环稳定性	判断长期运行后的界面可靠性
析油/挥发特性	降低材料迁移对周边器件的影响
电气绝缘性能	满足电子器件界面的绝缘要求
阻燃性能	满足设备安全设计要求
工艺一致性	保证批量装配后的BLT和热性能稳定

因此，未来TIM选型的核心问题可能不再是：“哪一种材料导热系数最高？”而是：“哪一种材料能够在目标结构、公差、压力和使用环境下形成更稳定的低热阻界面？”

九、1.6T时代，导热界面材料可能出现哪些发展趋势？

从400G、800G进一步进入1.6T后，TIM的技术发展方向也会随之发生变化。

1. 从追求高导热系数转向降低系统界面热阻

导热系数仍然重要，但它只是决定最终散热性能的因素之一。

材料厚度、接触状态、表面润湿以及装配压力共同决定最终界面的热传导效率。

因此，TIM性能评价将更加贴近实际装配状态。

2. BLT控制更加精细化

TIM厚度将越来越难脱离结构单独设计。

器件高度、公差链、压缩量以及壳体结构都需要与TIM厚度共同考虑。

这意味着TIM选型可能更早进入光模块结构设计阶段，而不是等硬件结构确定以后再选择一种材料进行填充。

3. 不同热源可能采用差异化TIM方案

面对不同器件的功耗密度、间隙尺寸以及装配要求，单一TIM未必能够覆盖模块内部所有热界面。

导热垫片、导热凝胶、导热硅脂、相变材料以及其他高性能TIM，各自具有不同的界面适应特点。

未来的设计思路可能更加倾向于：根据不同热源和结构条件进行材料匹配，而不是单纯追求材料统一。

4. 长期可靠性权重进一步提高

随着单位空间内热负荷提高，材料在热循环后的性能保持能力会更加重要。

因此，TIM评价将逐渐从：Initial Performance（初始性能）进一步扩展到：Long-term Performance（长期性能）。

材料老化后的界面热阻、机械性能以及界面状态，将成为高速光模块TIM验证的重要内容。

十、1.6T真正改变的，是TIM的选型逻辑

从400G、800G到1.6T，导热界面材料面对的并不是简单的“导热系数升级”。

随着功耗密度提高、内部空间收紧以及器件热设计复杂度增加，TIM需要同时面对多个相互制约的工程变量：

更低界面热阻，需要更好的接触；

更短热传导路径，需要控制BLT；

更复杂的高度公差，需要足够的Gap Filling能力；

更精密的光电器件，又要求降低机械应力；

更高热负荷和长期运行，则进一步考验材料的界面稳定性。

因此，面向1.6T光模块，TIM选型需要逐渐从“材料参数比较”转向“界面系统设计”。

导热系数决定了材料具备怎样的基础能力，而界面热阻、BLT、填隙能力、机械应力、长期可靠性以及制程一致性，共同决定材料最终能否适应1.6T光模块的实际热管理需求。

对于高速光模块的热设计而言，真正需要优化的已经不再是某一个孤立参数，而是从发热器件到壳体之间的整个热传导界面。
