导热垫片怎么用?导热垫片的特性和使用方法介绍
发布:导热垫片厂家 时间:2020-12-26 16:34:16 点击数:1664
导热垫片是填充电子产品发热器件和散热片或金属外壳之间的空气间隙的导热介质,导热垫片的柔性、弹性特征使其能够用于覆盖非常不平整的表面。热量从整个PCB传导到金属外壳或扩散板上,从而能提高发热电子组件的效率和使用寿命。
导热垫片_导热垫片怎么用_导热垫片使用方案
在导热垫片的使用中,压力和温度二者是相互制约的,随着温度的升高,在设备运转一段时间后,导热垫片材料发生软化、蠕变、应力松弛现象,机械强度也会下降,密封的压力降低。

导热垫片的特性
1、材料较软,压缩性能好,导热绝缘性能好,厚度的可调范围比较大,适合填充空腔,两面具有天然粘性,可操作性和维修性强;
2、选用导热垫片的最主要目的是减少热源表面与散热器件接触面之间产生的接触热阻,导热垫片可以很好的填充接触面的间隙;
3、由于空气是热的不良导体,会严重阻碍热量在接触面之间的传递,而在发热源和散热器之间加装导热垫片可以将空气挤出接触面;
4、有了导热垫片的补充,可以使发热源和散热器之间的接触面更好的充分接触,真正做到面对面的接触,在温度上的反应可以达到尽量小的温差;
5、导热垫片的导热系数具有可调控性,导热稳定度也更好;
6、导热垫片在结构上的工艺工差弥合,降低散热器和散热结构件的工艺工差要求;
7、导热垫片具有绝缘性能(该特点需在制作当中添加合适的材料);
8、导热垫片具减震吸音的效果;
9、导热垫片具有安装,测试,可重复使用的便捷性。
导热垫片
导热垫片的使用方法
1、保持与导热垫片表面的干净,预防导热垫片黏上污秽,污秽的导热垫片自粘性和密封导热性会变差;
2、拿导热垫片时,面积大的导热垫片应该从中心部位抓取,面积较小片材抓取不予要求,因为大块的导热垫片受力不均,会导致变形,影响后续操作,甚至损坏导热垫片;

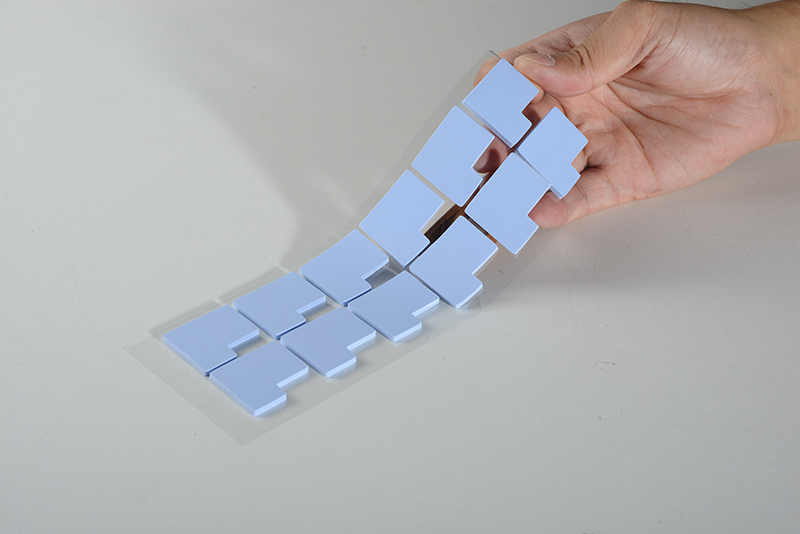

3、左手拿片材,右手撕去其中一面离型保护膜。不能同时撕去两面保护膜,减少直接接触导热垫片的次数和面积;
4、撕去保护膜的一面,朝向散热器,先将导热垫片对齐散热器;缓慢放下导热垫片时,要小心避免气泡的产生;
5、操作中如果产生了气泡,可拉起导热垫片一端重复上述步骤,或借助工具轻轻抹去气泡,力量不过过大;
6、撕去另一面保护膜,放入散热器,撕去最后一面保护膜力度要小,避免拉伤或拉起导热垫片;
7、紧固或用强粘性导热垫片后,对散热器施加一定的压力,并存放一段时间,保证把导热垫片固定好。
导热垫片

当然,正确选择导热垫片是保证设备高散热之关键。对于同一种产品,一般有多规格导热系数导热垫片可供选择。在选择导热垫片方案时,必须根据导热垫片的物性、压力、温度和设备大小、操作条件、连续运转周期长短等情况,合理地选择导热垫片,扬长避短,充分发挥导热垫片的特点优势。

关注导热垫片厂家-诺丰电子,了解更多关于导热垫片相关信息!
