陶瓷散热片是什么?陶瓷散热片的分类、优点、应用领域介绍
发布:诺丰陶瓷散热片 时间:2021-10-25 11:51:00 点击数:182

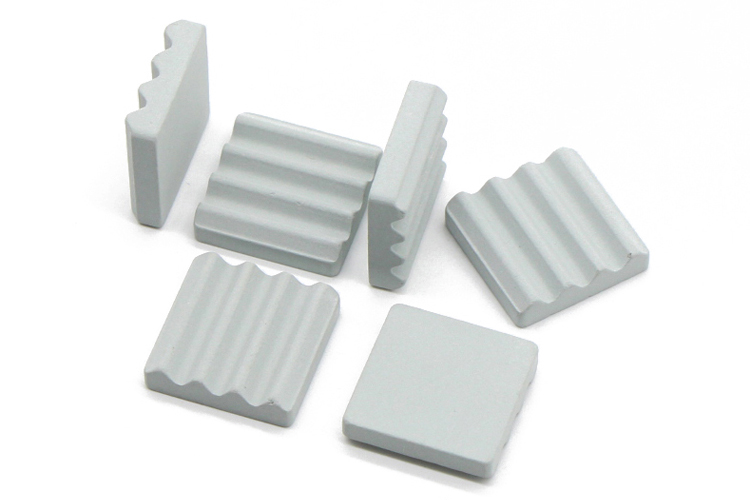

什么是陶瓷散热片

现代科技产品的元件,如电脑芯片或是发光二极管等,在运作时产生的废热越来越高,而一般现有用来协助发热元件散热的散热装置,通常至少包含一金属制的散热片以及一风扇,通过散热片传导发热元件运作的废热以空气对流的方式排除,并以风扇强制加速发热元件周围空气的对流,以达到迅速排热的效果。
陶瓷散热片是什么?陶瓷散热片的分类、优点、应用领域介绍
然而,现有金属制的散热片,其热传系数并不是相当良好,因此市场上出现以热传特性较好的陶瓷材料制成的散热片,以求达到较佳的散热效果,陶瓷散热片由此诞生;该陶瓷散热片主要为一散热层及一导热层构成,该散热层是利用液相化学变化原理以乳胶状浆料不均匀分散,形成陶瓷粉的微薄结构,并与次微米粉体结合,再烧结成中空结晶体的孔洞化结构散热层,该散热层微孔洞化结构的孔隙率在5%至40%之间,粉体粒径在90纳米至300纳米之间,其与热源接触面具有一导热层,由导热层吸收传导热源,并通过散热层孔洞化结构的高表面积,以空气为散热媒介来提高散热用的散热能力。

陶瓷散热片分类介绍

陶瓷散热片是一种给电器中的易发热电子元件散热的装置。目前,市场上常用的有导热氧化铝陶瓷片、导热氮化铝陶瓷片、碳化硅陶瓷散热片。

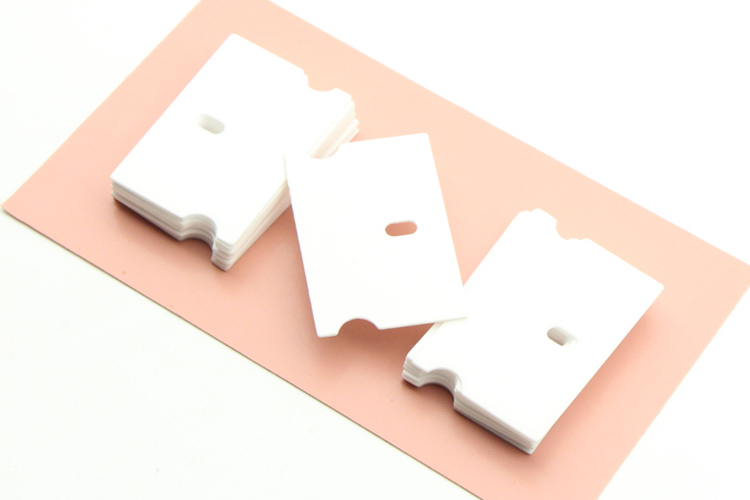

导热氧化铝陶瓷片:导热氧化铝陶瓷散热片导热效率高, 导热系数: 24W/M.K;耐高温/耐高压,受热均匀, 散热快; 结构简单紧凑, 体积小,表面平整光滑,强度高不易破碎,耐酸碱腐蚀, 经久耐用。
陶瓷散热片是什么?陶瓷散热片的分类、优点、应用领域介绍

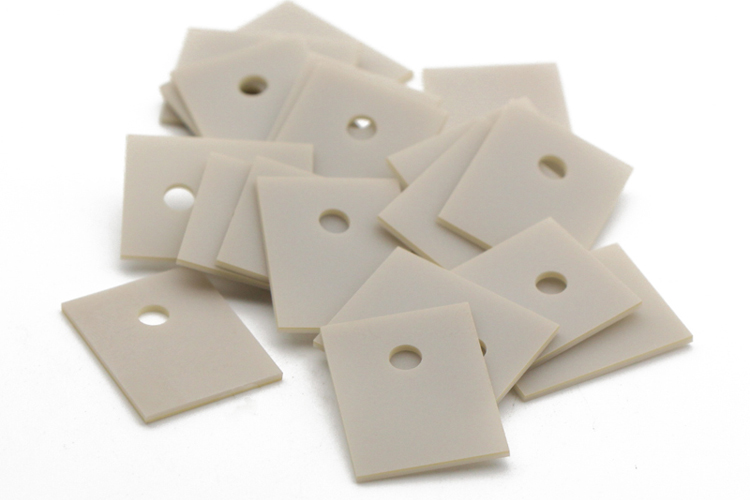

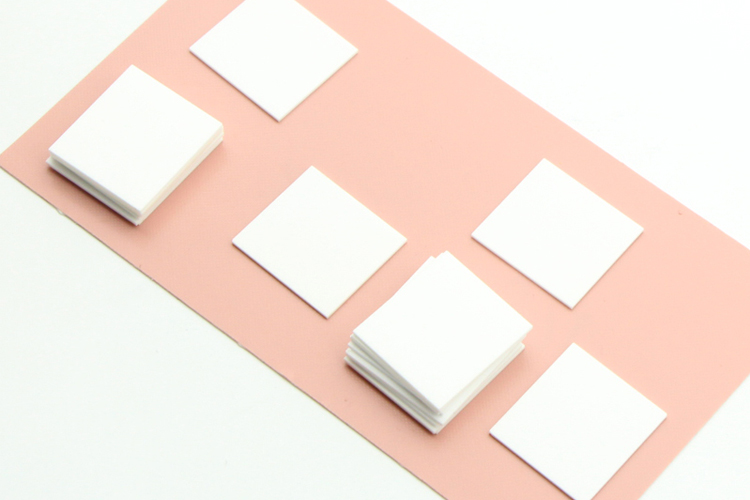

导热氮化铝陶瓷片:高导热氮化铝陶瓷片颜色呈灰白色,表面光滑,可定做成任意形状或尺寸,便于使用安装。此款陶瓷散热片有着极高的导热系数,其导热系数是氧化铝陶瓷片的7-10倍,可达到180W之高,其电气绝缘性能相当稳定,介电常数和介质损耗较低,可耐1800摄氏度的超高温且不影响产品工作性能,随着电子设备日新月异的发展,对电子或辅料产品的需求也越来越高,此款产品作为基体或封装材料的高导热氮化铝陶瓷散热片在市场上的应用率也越来越广泛。
陶瓷散热片是什么?陶瓷散热片的分类、优点、应用领域介绍

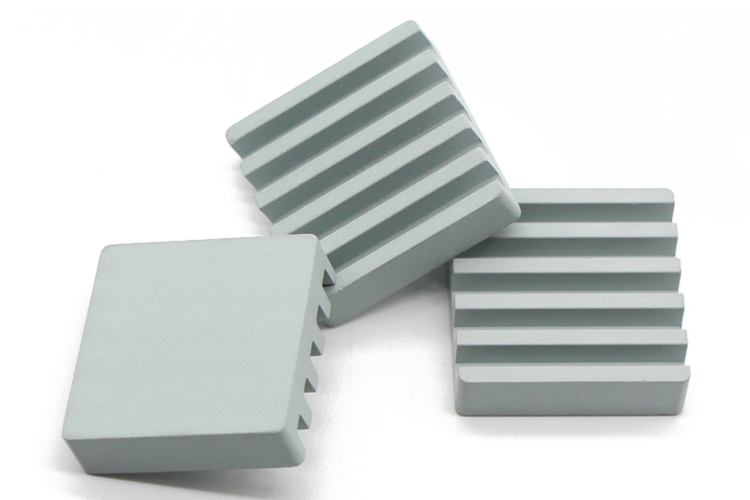

碳化硅陶瓷散热片:碳化硅陶瓷散热片为绿色环保材料,它属于微孔洞结构,在同单位面积下可多出30%的孔隙率, 极大地增加了与空气接触的散热面积,增强其散热效果。同时其热容量较小,本身蓄热量较小,其热量能更快速地向外界传递,陶瓷散热片主要的特色:环保、绝缘抗高压、高效散热,避免滋生EMI 问题。可有效解決电子及家电行业导热及散熱问题,同时其特别适用于中小瓦数功耗,设计空间讲究轻、薄、短、小的产品,其可为电子产品的创新与发展提供技术上的支持与应用。
陶瓷散热片是什么?陶瓷散热片的分类、优点、应用领域介绍
陶瓷散热片优点介绍

1、陶瓷散热片本身不蓄热,直接散热,速度快,减少了绝缘层对于热效的影响;

2、陶瓷散热片多晶构,加强散热。同比条件,超越市面上大多数导热绝缘材料;

3、陶瓷散热片多向散热性,加快散热;

4、陶瓷散热片绝缘,高导热、高抗电压、耐高温、耐磨损、高强度、抗氧化、耐酸碱、使用寿命长、热膨胀系数低,保证了在高低温环境或者其他恶劣环境下陶瓷散热片的稳定性;

5、陶瓷散热片有效抗干扰(EMI)、抗静电;

6、陶瓷散热片采用天然有机材料,符合环保要求;

7、陶瓷散热片体积小、重量轻、强度高、节省空间、节省用料,节省运费,更有利于产品设计的合理布局;

8、陶瓷散热片可耐大电流、可打高压、可防漏电击穿,没有噪音,不会与MOS等功率管产生耦合寄生电容,并因此简化滤波过程;所需的爬电距离比金属体要求的短,进一步节省了板空间,更利于工程师的设计和电气认证的通过。
陶瓷散热片是什么?陶瓷散热片的分类、优点、应用领域介绍
陶瓷散热片应用领域介绍

1、陶瓷散热片主要应用于大功率设备、IC MOS管、IGBT贴片式导热绝缘、高频电源、通讯、机械设备,强电流、高电压、高温等需要导热散热绝缘的产品部件。

2、 LED灯光、高频焊机、功放/音响、功率晶体管、电源模块、芯片IC、逆变器、网络/宽频 、UPS电源 、大功率设备等。
