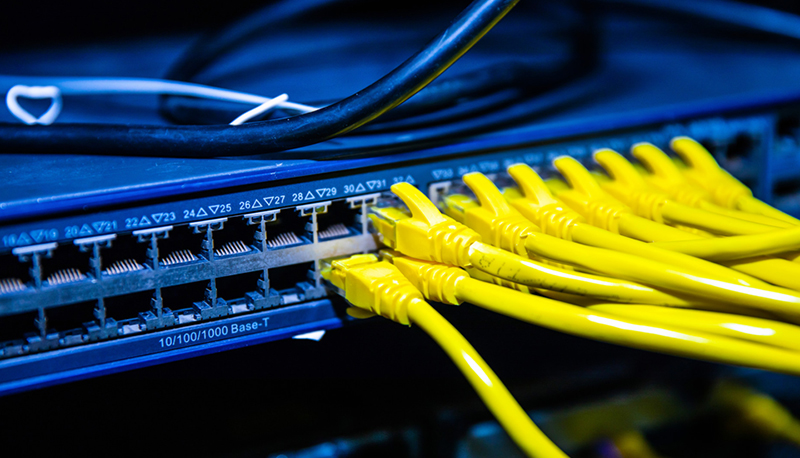

网络交换机
随着科技日新月异的发展,我们的社会进入了信息时代。在这个社会中网络已经成为人们生活中不可或缺的一部分。在信息时代的快速发展下及云服务逐渐普及,由于云服务的普及,各行各业的数据存储量急速增加。服务器大容量扩容也带来了更多的交换机需求。相信路由器大家都知道,但是网络交换机的话绝大多数人一般都不知道这是什么,它能为我们的网络做一些什么呢?
导热硅胶垫片在网络交换机中的应用解决方案
网络交换机是连接服务器和网络设备,构建数据中心的重要部件。而由于云服务普及导致的网络设备高密度化,连接设备数激增使得交换机的负载更大。新型交换机面临着平衡性能提高以及降功耗的难题。

工业交换机中集成了MAC 交换模块、PHY 接口芯片、主控芯片、存储器等器件。由于过高温度对工业级交换机影响是致命性的,所以在设计这类产品时,除了设备的元器件要选择宽温度范围的工业级元器件外,更要充分重视设备的热设计。
导热硅胶垫片在网络交换机中的应用解决方案
工业级交换机为了满足其可靠性应用要求,大多整机采用无风扇散热设计。对于发热量比较大的芯片可以采用导热硅胶垫片、导热相变化材料来填充接触面的间隙,形成芯片表面到外壳的导热通道,从而保证芯片工作在安全的温度区间内,保证交换机在高温环境下,可靠、安全地工作。
导热硅胶垫片
交换机的散热结构包括交换机外壳和线路板:线路板的上面设置有上导热垫片,导热垫片的上面设置有金属散热片,线路板的下面设置有导热垫片,导热垫片与交换机的外壳内表面贴合;导热垫片为有一定弹性的物体,能有效保证导热垫片与交换机外壳内表面贴合紧密;线路板产生的热量一部分通过上层导热垫片传递至金属散热片再扩散至交换机内部,再通过交换机外壳扩散至空气中,一部分热量通过下层导热垫片传递至交换机外壳再扩散至空中;此方案尤其适用于小型交换机,可有效避免因安装散热风扇而带来的体积增大,成本增加,容易损坏等问题。

导热硅胶垫片主要应用在主板与外壳间的导热散热。选用导热硅胶垫片的最主要目的是减少热源表面与散热器件接触面之间产生的接触热阻,导热硅胶垫片可以很好的填充接触面的间隙;有了导热硅胶片的补充,可以使发热源和散热器之间的接触面更好的充分接触,真正做到面对面的接触,在温度上的反应可以达到尽量小的温差;导热硅胶片不仅具有绝缘性能,还有减震吸音的效果。

关注导热硅胶片厂家-诺丰电子,了解更多导热硅胶片行业相关应用方案
