具身智能机器人需要完成环境感知、智能决策、运动控制与物理交互。为了实现这些功能，机器人需要集成计算平台、驱动器、电机、电池及多种传感器，并在有限的结构空间内协调运行。

这些系统在工作过程中都会产生不同程度的热量。计算任务的变化会影响电子器件的功耗，关节运动会改变电机与驱动系统的热负荷，电池的充放电状态也会影响温升。与此同时，机器人还需要兼顾重量、体积、活动范围、运行噪声和可靠性，使散热结构的设计受到多重限制。

具身智能机器人的热管理难点，不只是如何降低某个部件的温度，而是如何在动态运行条件下，建立有效的传热路径，并控制多个系统之间的热影响。

理解这一问题，需要从核心热源、传热路径、技术选择和工程验证四个方面展开。

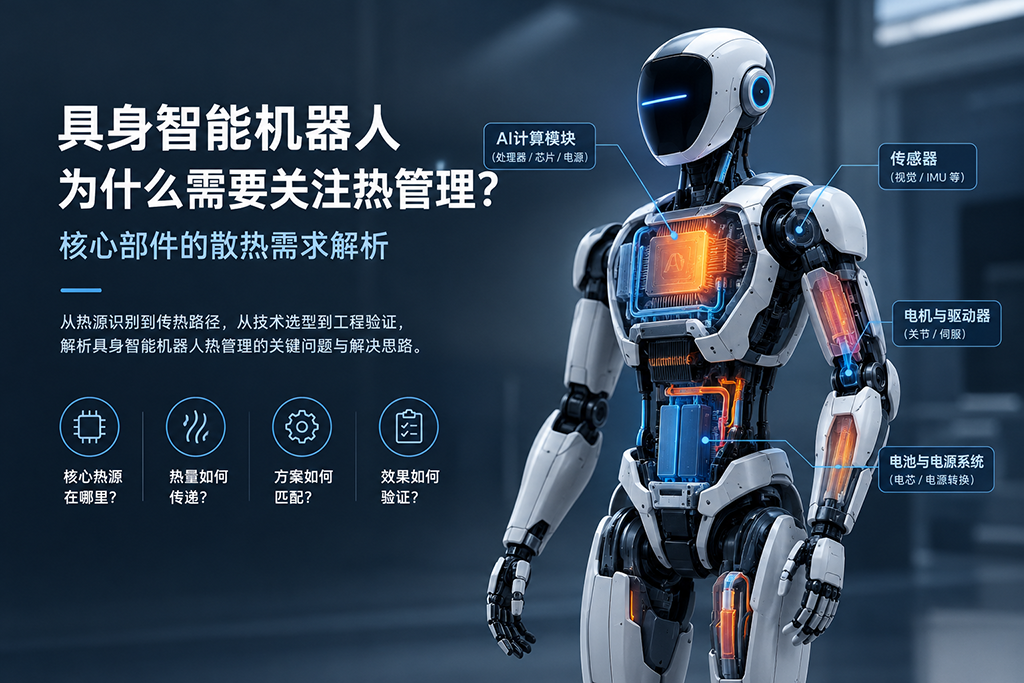

一、具身智能机器人的热量从哪里产生？

不同部件的发热机理不同，温度变化对系统性能的影响也不一样。热管理设计需要先识别关键热源，再根据实际功耗、运行周期和结构布局确定优先级。

1. AI计算模块：关注局部热负荷与持续计算能力

机器人需要通过计算平台处理视觉信息、环境数据、模型推理及运动规划等任务。处理器、AI计算芯片及其配套电源器件可能形成局部热源。

当计算负载增加时，器件功耗与发热量可能随之变化。如果产生的热量无法及时传递至散热结构，器件温度可能升高，并触发降频或功率限制等保护机制。

这类部件的热设计，需要重点关注芯片功耗、封装结构、热流密度、界面接触状态及散热器能力。对于空间紧凑的计算模块，还需要兼顾散热结构的体积、重量和气流条件。

2. 电机与驱动器：关注负载变化和热量积累

机器人关节依靠电机、驱动器及传动机构完成运动。电机绕组存在铜损，其他部件也可能产生运行损耗；驱动器中的功率半导体和电源器件同样会发热。

与某些固定工况下运行的电子设备不同，机器人关节的工作状态可能频繁变化。加减速、负载变化、连续运动及长时间保持扭矩，都可能影响电机和驱动器的温升。

因此，不能只依据空载温度或短时间运行结果判断散热能力。需要结合实际动作周期、负载条件、运行时间及安装结构，评估热量是否持续积累，以及热量能否有效传递至机壳或其他散热部件。

3. 电池与电源系统：关注温度范围和温度均匀性

电池在充放电过程中会产生热量，温升受到电流、内阻、环境温度、电芯状态及结构设计等因素影响。

对于电池系统，热管理不仅需要控制最高温度，还需要关注电芯之间的温差。温度分布不均匀，可能影响电池系统的运行状态与寿命表现，具体程度取决于电芯类型和实际工况。

电源转换器件也需要纳入热设计。其损耗、安装位置以及与周围部件的热耦合，都可能影响局部温度。

电池热管理应与电气保护、结构设计和故障监测共同考虑，不能仅依靠增加导热材料来替代系统级安全设计。

4. 传感器与末端执行器：关注温度稳定性和局部空间约束

视觉传感器、惯性测量单元及其他精密传感器，可能受到工作温度和温度变化的影响。部分器件的零点、灵敏度或测量偏差可能随温度变化，实际影响需要依据器件特性和校准方式判断。

灵巧手及末端执行器则面临另一类问题：多个小型执行机构、驱动电路和传感器可能集中布置在有限空间内，热量不容易扩散，且散热结构不能明显影响活动范围和操作精度。

这两类部件的设计重点不完全相同。传感器需要评估温度变化对测量稳定性的影响，末端执行器则需要重点分析局部热源、结构导热和空间限制。

热源识别不能只看部件名称。实际设计应依据功耗、温度限制、工作周期和热量分布，确定哪些部件需要优先进行热分析。

二、具身智能机器人热管理的难点在哪里？

识别热源只是起点。具身智能机器人更值得关注的，是多个热源、动态工况和紧凑结构共同作用后形成的热管理问题。

1. 多个热源可能相互影响

计算模块、电机驱动器、电源系统和电池可能分布在机器人不同位置。它们既会向周围环境释放热量，也可能通过机壳、支架、安装板等结构相互传热。

例如，某个部件的温度不仅取决于自身发热量，还可能受到相邻热源和整体散热条件的影响。如果只对单个器件进行优化，却忽略周围结构中的热量传递，局部改善未必能带来整机温度的同步改善。

因此，热设计需要同时关注热源分布、结构连接关系和热量的最终排出路径。

2. 动态负载使温升随运行过程变化

机器人在不同动作阶段的计算负载、关节负载和电源需求可能不同。热量的产生速度与散出速度也不一定同步。

短时间高负载可能形成瞬态温升，长时间连续运行则可能造成热量逐渐积累。即使设备在启动阶段温度正常，也不能据此认定其在持续运行时仍然满足温度要求。

工程验证需要覆盖具有代表性的工作周期，并关注温度随时间的变化，而不只是记录某个时刻的最高温度。

3. 空间、重量与活动范围限制散热方案

增加散热器面积、布置风扇或引入液冷系统，都可能改善特定条件下的换热能力，但也会带来额外的结构要求。

对于机器人关节和灵巧手，散热部件不能干涉活动范围，也需要考虑线束布置、结构强度和装配空间。对于整机计算模块，风道、噪声、防尘与防护要求也可能限制方案选择。

热管理需要与机械结构、电气系统和控制系统协同设计，而不是等到整机装配完成后才寻找剩余空间安装散热部件。

4. 温度控制与其他性能目标相互制约

机器人热管理并不是温度越低越好、散热结构越大越好。

散热设计需要同时考虑器件允许温度、整机重量、空间占用、能耗、噪声、可靠性和维护成本。对于传感器，还需要考虑温度变化与测量稳定性的关系；对于运动部件，则需要考虑热管理结构是否影响动作性能。

合理的设计目标，是让关键部件在规定工况下保持适宜的工作温度，并满足整机性能和可靠性要求。

三、热量如何从发热器件传递到外部环境？

理解热量的传递路径，是判断散热问题发生在哪里的关键。

以计算芯片为例，热量可能从芯片内部传至封装，再经过导热界面、散热器，最终通过空气对流传递至环境。实际结构可能包含更多层级，但分析逻辑相同：需要检查热量从产生位置到最终释放位置的整个过程。

1. 器件与散热结构之间：关注界面热阻

芯片封装、散热器和其他接触部件的表面通常存在微观不平整。即使表面看起来已经贴合，实际接触区域也可能有限，界面间隙会影响热量传递。

导热界面材料可以用于填补这些间隙，改善接触状态，但实际效果还取决于材料厚度、压缩性能、接触压力和装配公差。

如果界面接触不充分，单纯提高散热器能力或材料的标称导热系数，不一定能够有效解决问题。

2. 散热结构内部：关注热量扩散能力

当热源面积较小，而可利用的散热面积较大时，需要将局部热量扩散到更大的区域。

金属散热结构可以承担导热和扩散任务；石墨类材料可利用其导热特性进行热扩散；热管和均热板则可在适用条件下，利用内部工质相变实现高效传热或扩散。

这些技术的作用并不相同，具体效果受到结构尺寸、安装方式、材料导热方向性和实际热负荷等因素影响。

3. 散热结构与环境之间：关注最终换热能力

热量传递到散热结构后，还需要继续释放到周围环境。

自然对流依靠温差引起的空气流动进行换热；强制风冷利用风扇等方式增强气流；液冷则通过冷却液带走热量，并由相应的换热部件将热量释放出去。

选择哪种方式，需要结合热负荷、结构空间、环境条件、噪声、防护要求及维护需求判断。对于某些结构，瓶颈可能位于器件与散热器之间；对于另一些结构，则可能是散热器与环境之间的换热能力不足。

因此，定位热阻瓶颈，比单纯增加某一种散热部件更重要。

四、不同热管理技术应该如何选择？

机器人热管理通常需要多种技术组合使用。选择方案时，应先明确要解决的问题，再判断技术是否符合结构和工况要求。

技术方案	主要作用	需要重点评估的条件
导热界面材料	改善接触状态、降低界面热阻	间隙、厚度、压力、绝缘要求和长期稳定性
金属散热结构	传递热量并提供散热表面	散热面积、重量、空间及连接方式
石墨类热扩散材料	将局部热量扩散到更大区域	面内与厚度方向导热差异、结构与装配要求
热管与均热板	在适用条件下高效传输或扩散热量	空间、热负荷、安装条件和结构集成
自然对流与强制风冷	将热量释放到空气	风道、风量、噪声、灰尘与防护要求
液冷系统	通过冷却液带走热量	管路、密封、泵、换热器及维护条件
隔热与封装材料	限制不需要的热传递或保护部件	耐温、绝缘、阻燃、兼容性及维修需求



这些方案不是互相排斥的选项。例如，采用液冷冷板时，发热器件与冷板之间仍可能需要导热界面材料；引入热管或均热板，也不能省略对最终换热能力的评估。

方案选择应遵循一个基本原则：先定位限制热量传递的关键环节，再选择与该环节匹配的技术。

导热界面材料：重点是适配界面，而非单纯比较导热系数

常见导热界面材料包括导热硅胶片、导热凝胶、导热硅脂、相变材料、导热胶，以及满足特定要求的非硅导热材料。

不同材料适用于不同的接触间隙、装配方式和工艺条件。

导热硅胶片： 适用于需要预成型片状材料的界面。选型需要考虑厚度、压缩性能、接触压力和长期稳定性。

导热凝胶： 可用于需要填充不规则间隙或采用点胶工艺的场景。需要评估填充能力、施工工艺、材料稳定性及使用后的可靠性。

导热硅脂： 可用于特定的薄层界面传热场景，需要关注涂覆厚度、迁移及长期使用条件。

相变材料： 可在相应温度条件下改善界面接触，需要结合相变特性、工作温度和封装结构进行判断。

导热胶： 可将导热与粘接功能结合，选型时需要考虑固化条件、粘接强度、结构应力和维修需求。

非硅导热材料： 适用于存在硅相关限制或兼容性要求的特定设计，仍需核查其实际热性能、材料组成和可靠性。

材料的标称导热系数反映其本体导热能力，但不等于装配后的系统散热效果。界面厚度、接触状态、结构压力和后续换热条件，都可能影响最终表现。

对于机器人研发团队，材料选型应从实际结构和工艺要求出发，而不是先确定材料类型，再让结构迁就材料。

五、如何定位机器人热管理问题？

热管理问题不能只凭表面温度现象直接下结论。以下表格可作为初步排查框架，帮助确定下一步需要验证的方向。

观察到的现象	优先排查方向	建议验证内容
计算模块持续高温	器件功耗、界面接触、散热器能力、环境换热	关键器件温度、界面条件、散热结构温度及运行负载
关节连续运行后温升明显	负载与动作周期、电机损耗、驱动器发热、结构传热	代表性动作周期下的温度变化及负载条件
发热器件温度高，但散热器温度相对较低	界面热阻、接触压力、热量传递路径	器件与散热结构之间的温差、接触条件和装配状态
传感器输出随温度变化	器件温度特性、邻近热源、结构热耦合	温度变化与测量偏差之间的关联
电池不同位置温差明显	电芯发热差异、布局、接触状态、冷却均匀性	多位置温度分布及代表性充放电工况

表中的现象与原因并非一一对应。相同的温度表现可能由不同环节造成，需要结合温度测量、功耗数据、结构信息和实际工况综合判断。

例如，当发热器件温度偏高时，如果散热器整体温度也较高，需要进一步检查散热器向环境释放热量的能力；如果器件与散热器之间存在明显温差，则应重点检查界面接触和局部传热路径。具体判断还需要考虑测温位置、测量误差和瞬态工况。

这类分析的目的，是缩小排查范围，避免在问题尚未定位时就直接更换材料、增加散热器或引入更复杂的冷却系统。

六、具身智能机器人的热管理应如何验证？

合理的热管理方案必须经过工况验证。仅凭材料参数、理论计算或短时间样机测试，无法充分证明整机在实际使用条件下的热表现。

第一步：明确关键器件与工作边界

整理关键器件的功耗、允许工作温度、工作周期、环境温度和负载条件，明确哪些部件需要重点监测。

第二步：建立热源与传热路径模型

根据整机结构，识别主要热源及其与周边部件的连接关系。必要时开展热仿真，分析可能出现的热点和传热瓶颈。

第三步：开展代表性工况测试

在具有代表性的负载、动作周期和环境条件下进行温度测试。根据需要记录关键器件温度、温度分布和温度随时间的变化。

第四步：针对瓶颈优化方案

如果问题来自界面接触，应检查间隙、材料厚度和装配压力；如果问题来自热扩散，应评估散热结构和传热路径；如果最终换热能力不足，则需要重新评估空气流动、散热面积或液冷方案。

第五步：验证长期可靠性

根据产品的实际要求，评估温度循环、持续运行、振动及其他相关工况对结构和材料的影响，并检查散热方案是否满足维修和维护需求。

热仿真可以帮助分析和缩小问题范围，但需要通过实测校核。材料测试可以提供选型依据，也不能代替装配状态下的系统验证。

结语：从解决局部高温，转向控制整机传热过程

具身智能机器人的热管理涉及计算、运动执行、电源、感知及结构设计等多个系统。其难点不仅在于热源数量多，还在于热负荷会随运行状态变化，多个部件可能通过结构相互影响，而散热方案又受到空间、重量和可靠性等条件约束。

因此，热管理设计需要形成完整的工程闭环：识别关键热源，分析传热路径，定位热阻瓶颈，匹配散热技术，再通过代表性工况测试验证方案。

导热界面材料、热扩散结构、风冷和液冷分别承担不同的功能。任何一种技术都不能脱离实际结构和工作条件单独评价。

判断热管理方案是否有效，最终要看关键部件在规定工况下能否维持所需的温度与运行稳定性，而不是看使用了多高导热系数的材料，或增加了多少散热部件。
