在电子设备散热设计中，导热硅胶片常用于填充发热器件与散热器、壳体之间的间隙，建立连续的导热路径。

实际选型时，很多人首先关注导热系数，其次就是厚度。于是容易形成一个简单的判断：间隙比较大，就选厚一点；材料越厚，填充越充分，散热也就越稳定。

但工程应用并不是这么简单。

导热硅胶片的厚度既不是越厚越好，也不是越薄越好。真正需要考虑的是实际界面间隙、压缩率、导热系数、热源功率、装配公差以及界面状态等多个参数之间的匹配关系。

换句话说，厚度只是选型结果，并不是选型的起点。

一、为什么导热硅胶片不能只看厚度？

导热硅胶片承担的核心任务，是填补两个器件之间无法通过刚性结构完全消除的间隙。

例如，芯片与壳体、功率器件与散热器之间存在一定高度差，单纯依靠金属结构，很难保证两个表面完全贴合。导热硅胶片可以通过一定的柔性和形变能力填充这些间隙，从而建立连续的热传导路径。

但与此同时，导热硅胶片本身也属于热传导路径的一部分。

在较为理想化的一维导热模型中，材料本体热阻可以用：R≈L/(kA) 进行理解。

其中：

      ●  R：材料本体热阻

     ●  L：材料厚度

     ●  k：材料导热系数

     ●  A：有效导热面积

在导热系数和有效面积相近的情况下，材料厚度增加，热传导路径变长，材料本体热阻也会随之增加。

因此，导热硅胶片的厚度实际上存在一个需要平衡的问题：太薄，可能无法充分填充实际间隙；太厚，又可能增加不必要的热阻。

所以，厚度不能脱离应用结构单独判断。

二、第一个要看的参数：实际界面间隙

选择导热硅胶片厚度，第一步应该是确认实际界面间隙，而不是先看产品有几毫米的规格。

例如，某个结构设计理论间隙为2 mm，并不意味着实际装配后的间隙始终都是2 mm。

实际结构中可能同时存在：

     ●  PCB厚度公差

     ●  芯片高度公差

     ●  壳体尺寸公差

     ●  散热器平面度

     ●  装配位置偏差

     ●  零部件批次差异

因此，最终形成的实际间隙通常会存在一定波动。

如果只按照理论尺寸选择材料，可能出现两种情况：

厚度不足，材料无法充分覆盖实际间隙，局部接触不充分；

厚度过大，装配后被过度压缩，增加机械应力，并可能影响装配稳定性。

更合理的做法，是确认实际装配状态下的最小间隙、典型间隙和最大间隙，再结合材料压缩性能确定厚度。

因此，厚度选型的第一原则是：先测实际间隙，再确定材料厚度。

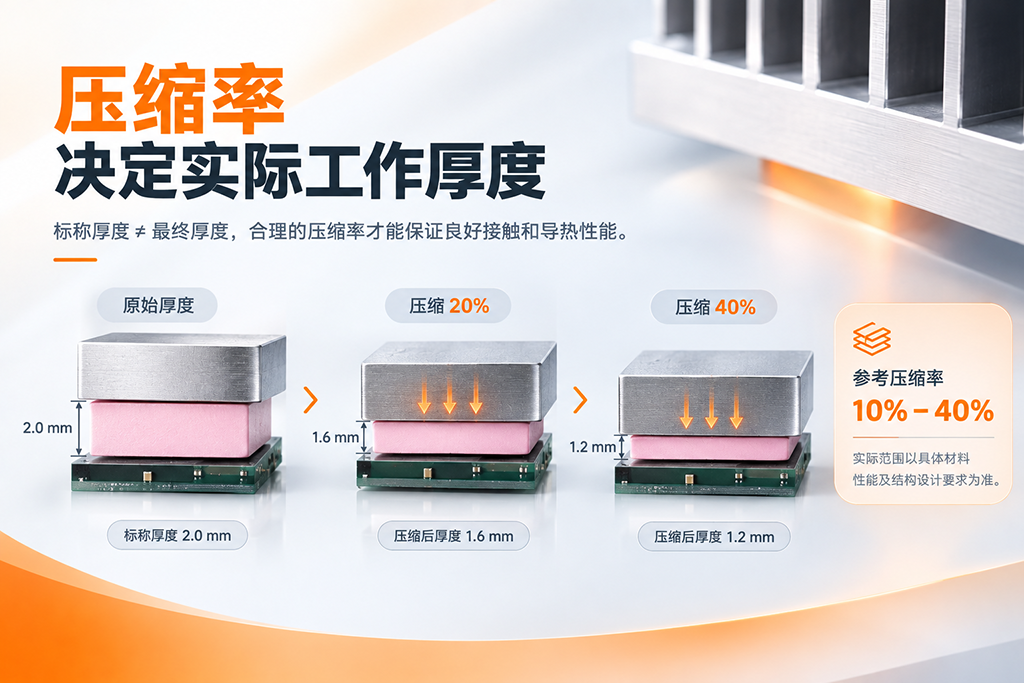

三、第二个参数：压缩率

导热硅胶片通常具有一定的柔韧性和可压缩性，因此标称厚度并不等于最终装配后的工作厚度。

例如，一片标称厚度为2 mm的导热硅胶片，在实际装配压力作用下，最终厚度可能低于2 mm。

这意味着：2 mm间隙≠直接选择2 mm材料。

还需要考虑材料在实际压力下能够产生多少压缩，以及压缩之后能否保持稳定的界面接触。

工程选型时，可将10%–40%左右的压缩率作为常见的参考区间，实际范围仍应以具体材料性能及结构设计要求为准。

压缩不足时，材料可能无法充分贴合界面，导致局部接触不充分；压缩过大时，则可能带来较大的装配应力，对芯片、PCB或者其他精密器件产生影响。

因此，厚度和压缩率应该结合起来看：实际间隙决定需要填充多少，压缩性能决定材料如何完成填充。

对于存在较大结构公差的产品，还需要验证材料在最小、典型和最大间隙状态下的压缩表现，而不能只根据一个静态间隙值确定厚度。

四、第三个参数：导热系数

确定导热硅胶片厚度后，还需要判断材料的导热系数是否能够满足散热需求。

在前期热设计中，可以借助傅里叶热传导定律对导热系数进行初步估算。

对于一维稳态导热，可以表示为：

Q＝kAΔT/L

其中：

     ●  Q：热传递速率，即需要传导的热量

     ●  k：材料导热系数

     ●  A：有效导热面积

     ●  ΔT：材料两侧允许的温差

     ●  L：材料厚度

由此可以反推出：k＝QL/(AΔT)

也就是说，在已知热源功率、有效导热面积、材料厚度以及允许温差的情况下，可以对所需要的导热系数进行初步估算。

例如，当热源功率较高、有效导热面积有限，同时结构间隙又较大时，就需要重点关注材料厚度增加后对导热性能的影响，并据此初步判断所需的导热系数。

不过，傅里叶定律建立的是较为理想化的导热模型。实际导热硅胶片应用还会受到界面接触热阻、压缩状态、材料实际厚度、表面状态以及整体散热结构等因素影响。

因此，傅里叶定律更适合用于前期导热系数和热阻的初步估算，最终仍需要结合具体材料数据和实际热测试进行验证。

同时，材料本体热阻可以通过：R≈L/(kA) 进行快速判断。

在有效导热面积和导热系数一定的情况下，厚度增加，材料本体热阻也会相应增加。

因此，导热硅胶片的厚度与导热系数需要结合实际间隙和热负荷共同确定，而不能单独看某一个参数。

五、第四个参数：热源功率和整体散热路径

同样厚度的导热硅胶片，用在不同电子设备上，设计要求可能完全不同。

低功率电子设备与高功率芯片、通信设备、电源模块等应用的热负荷差异较大。

最终的散热路径通常可以理解为：热源 → 导热界面材料 → 散热结构 → 环境

导热硅胶片只是其中的一部分。

如果热源功率较高，材料本身的热阻就需要重点关注。此时单纯增加材料厚度，并不能解决整体散热问题，甚至可能增加热传导路径。

反过来，如果结构间隙较大，却为了追求低热阻而选择过薄材料，也可能导致界面无法有效接触。

因此，面对高热流密度应用，需要从完整热路径进行分析，而不是通过简单改变厚度解决问题。

厚度首先是结构匹配参数，同时也是热设计中的一个重要变量。

六、第五个参数：界面平整度与装配公差

实际电子产品中的接触面，很少能够做到理论上的绝对平整。

芯片、PCB、金属壳体、散热器等零部件都可能存在一定的平面度、尺寸公差和装配误差。

如果两个界面存在局部高度差，导热硅胶片就需要具备一定的形变能力，才能覆盖不同区域。

这时候，材料厚度承担的不只是“填充间隙”的作用，还需要适应一定的结构公差。

例如：薄材料 + 较大的高度差

可能导致部分区域无法充分接触。

而：厚材料 + 很小的实际间隙

则可能产生过度压缩。

所以，厚度选择应该围绕整个结构公差链进行判断，而不是只根据某一个位置的测量值决定。

对于批量生产产品，还应该考虑尺寸公差叠加后的极限状态，避免实验样机能够正常装配，但量产后出现接触或压缩问题。

七、为什么“越厚越保险”是一个常见误区？

导热硅胶片具有柔性和填隙能力，因此有人会认为：厚一点至少能够把间隙填满，应该更保险。

实际上并非如此。

厚度增加以后，热量需要经过更长的材料路径。如果导热系数和有效导热面积基本不变，材料本体热阻也会相应增加。

因此：厚度增加≠散热能力增强。但这并不意味着越薄越好。

如果材料厚度不足，无法覆盖实际间隙，装配后可能出现局部接触不足、界面空隙或者压缩状态不合理等问题。

真正需要优化的是：在满足界面填充和装配要求的前提下，避免使用不必要的材料厚度。

也就是说，厚度选型追求的不是“大”，也不是“小”，而是与实际结构和热设计要求相匹配。

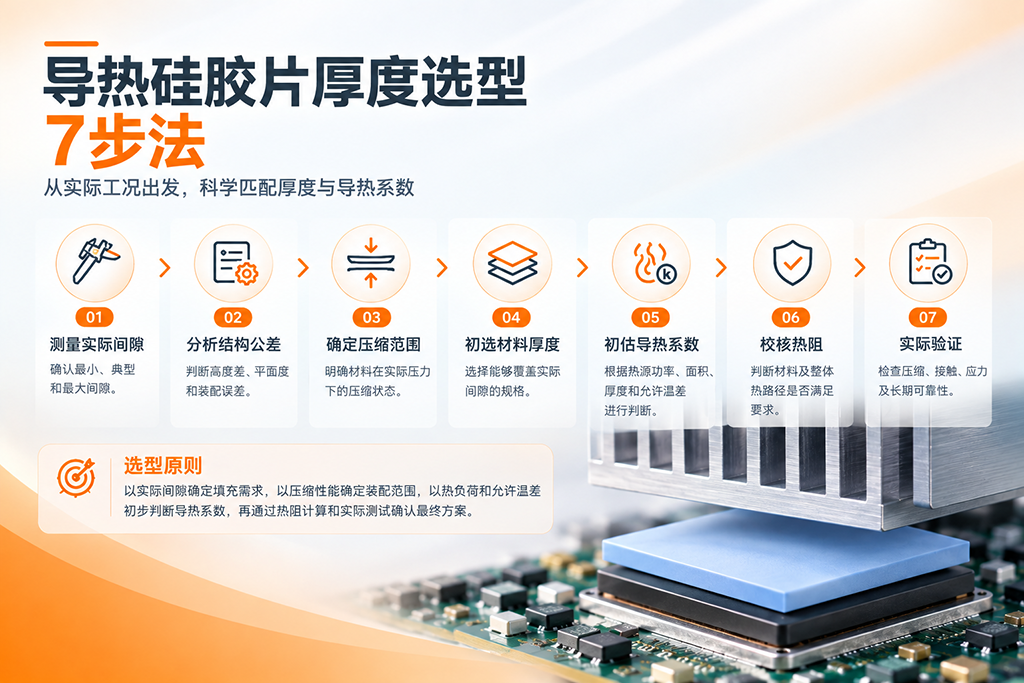

八、导热硅胶片厚度到底应该怎么选？

实际工程中，可以按照下面这套逻辑进行判断：

选型步骤	重点确认内容
① 测量实际间隙	确认最小、典型和最大间隙
② 分析结构公差	判断高度差、平面度和装配误差
③ 确认压缩性能	明确材料在实际压力下的压缩状态
④ 初选材料厚度	选择能够覆盖实际间隙的规格
⑤ 初步估算导热系数	根据热源功率、面积、厚度和允许温差进行判断
⑥ 校核热阻	判断材料及整体热路径是否满足要求
⑦ 验证装配状态	检查压缩、接触、应力及长期可靠性

整个过程可以进一步简化成：测间隙 → 看公差 → 定压缩 → 选厚度 → 初估导热系数 → 校核热阻 → 验证可靠性

其中最容易被忽略的是第一步。

如果实际间隙没有测清楚，后面的厚度选择就缺少可靠的结构依据。

同样，如果只知道间隙，却没有考虑压缩率和装配公差，也很难判断最终材料是否能够稳定工作。

因此，对于导热硅胶片厚度的选择，可以把握一个基本原则：以实际间隙确定填充需求，以压缩性能确定装配范围，以热负荷和允许温差初步判断导热系数，再通过热阻计算和实际测试确认最终方案。

结语

导热硅胶片的厚度，从来不是一个可以脱离应用环境单独决定的参数。

间隙决定材料需要填充多少，压缩性能决定材料能否适应装配，导热系数和厚度共同影响材料本体热阻，而热源功率、界面状态和整体散热结构则决定最终的热设计要求。

因此，导热硅胶片选型不应该从“越厚越保险”或者“越薄热阻越低”出发。

真正合理的厚度，是能够稳定填充实际界面间隙，同时兼顾热阻、装配和长期可靠性的厚度。

对于工程选型而言，与其先问“应该选几毫米”，不如先把实际间隙、压缩状态、热负荷和允许温差确定下来，再反推材料厚度与导热系数。

这样得到的选型结果，才真正服务于结构与散热，而不是单纯追求一个规格数字。
