在导热凝胶实际应用中，经常会遇到这样的问题：点胶时应该点多厚？胶量多少才够？装配压合后，凝胶又应该保持多大的厚度？

实际上，导热凝胶的点胶高度、点胶量和最终压合厚度并不是同一个概念。对于实际热管理设计而言，更重要的是根据器件与散热结构之间的间隙（Gap），确定装配后的有效填充厚度，再结合填充面积反推所需胶量。

因此，导热凝胶点胶工艺的核心并不是单纯控制“胶点得有多高”，而是建立结构间隙、压合厚度、填充面积与点胶量之间的对应关系。

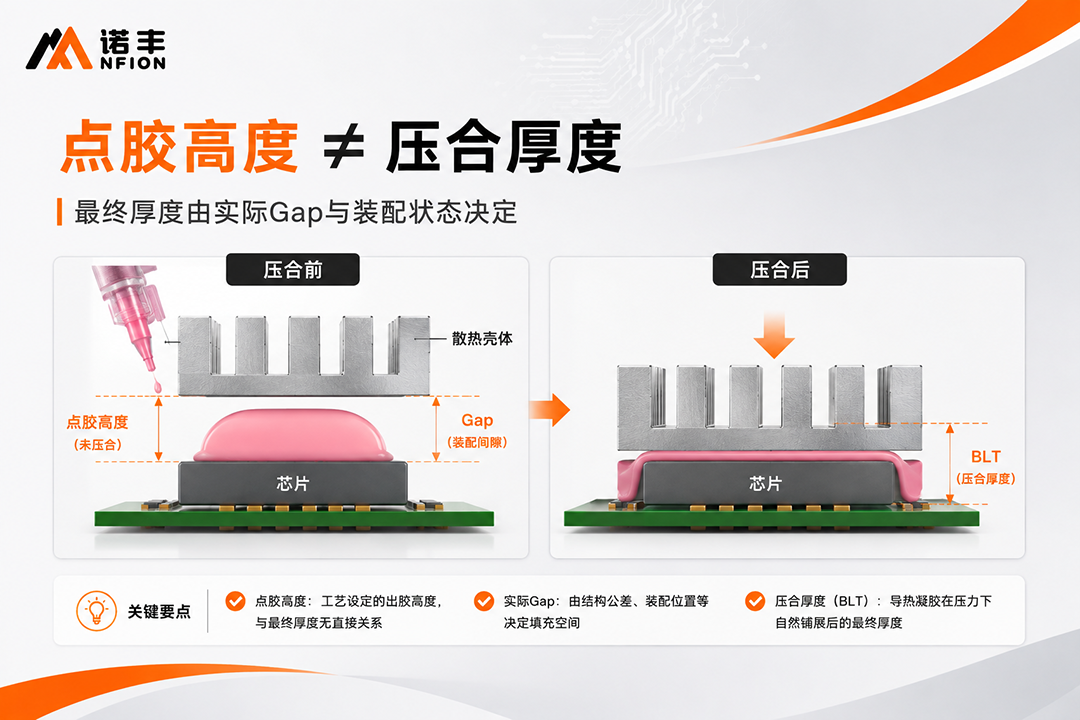

一、点胶高度、胶量和压合厚度有什么区别？

在确定导热凝胶用量之前，首先需要区分三个容易混淆的概念。

1. 点胶高度

点胶高度是指导热凝胶从针头挤出后，在尚未装配压合的状态下形成的胶体高度。

它会受到材料黏度、针头规格、出胶速度、点胶压力以及点胶轨迹等因素影响。

因此，仅通过观察胶体“堆得高不高”，很难准确判断实际胶量是否合适。

2. 点胶量

点胶量是指实际注入目标区域的导热凝胶体积。

对于自动化点胶工艺而言，相比单纯控制胶体高度，控制单次出胶体积通常更有实际意义。

3. 压合厚度

压合厚度是器件与壳体、散热结构完成装配后，导热凝胶实际形成的界面厚度，也可理解为实际应用中的BLT（Bond Line Thickness）。

因此：

点胶高度 ≠ 点胶量 ≠ 最终压合厚度。

导热凝胶点胶工艺不能只看装配前的胶体形态，更需要关注压合后的实际填充状态。

二、导热凝胶最终压合厚度由什么决定？

导热凝胶最终需要填充的是发热器件与散热结构之间的实际间隙，因此，Gap是确定压合厚度的重要基础。

实际产品中的Gap通常会受到多项因素影响，例如：

  ●  芯片及其他发热器件高度；

  ●  PCB及元器件装配偏差；

  ●  散热壳体尺寸公差；

  ●  接触面的平面度；

  ●  整机装配公差；

  ●  不同位置的高度差。

因此，即使结构设计中的名义间隙为1.0 mm，实际量产产品也不一定全部保持完全相同的间隙。

工程设计时更合理的方法，是确认实际结构可能出现的：

Gap_min ～ Gap_max

再根据这一间隙范围评估导热凝胶的填充能力和实际点胶量。

导热凝胶能够适应一定的结构公差和高度差，这也是其适用于复杂界面填充的重要原因之一。但这并不意味着填充厚度可以无限增加，具体应用仍需要结合产品性能、结构设计及实际验证确定。

三、导热凝胶点胶量怎么计算？

确定结构间隙后，可以根据填充面积和目标压合厚度，对理论胶量进行初步计算。

对于相对规则的填充区域，可以采用：

理论胶量 V = 填充面积 A × 目标填充厚度 H

例如：

某芯片需要填充的区域为：

20 mm × 20 mm

目标填充厚度为：

1 mm

理论填充体积约为：

20 × 20 × 1 = 400 mm³

由于：

1000 mm³ = 1 mL

因此理论胶量约为：

0.4 mL。

这个数值可以作为点胶参数设定的初始参考，但不能直接等同于最终量产点胶量。

因为实际结构还可能存在表面起伏、边缘扩散、结构死角、尺寸公差以及点胶设备重复精度等因素。

所以更准确的关系应该是：

理论计算 → 初始胶量 → 装配验证 → 参数修正 → 最终工艺窗口

而不是计算出0.4 mL之后，就直接将0.4 mL作为固定生产参数。

四、为什么不能只按照“点胶高度”控制胶量？

同样的点胶高度，并不代表相同的胶量。

例如，一小团凝胶可能堆得比较高，但覆盖面积较小；另一种点胶方式虽然胶体高度较低，但采用较长的线性或蛇形轨迹，总体积反而可能更大。

同时，相同体积的导热凝胶采用单点、直线、蛇形或多点方式点胶时，初始形态也会存在明显差异。

因此，对于量产工艺而言，更值得控制的是：

单次出胶量、单位时间出胶量、点胶轨迹以及装配后的实际覆盖状态。

点胶高度可以作为工艺观察指标之一，但不适合作为判断胶量是否合适的唯一依据。

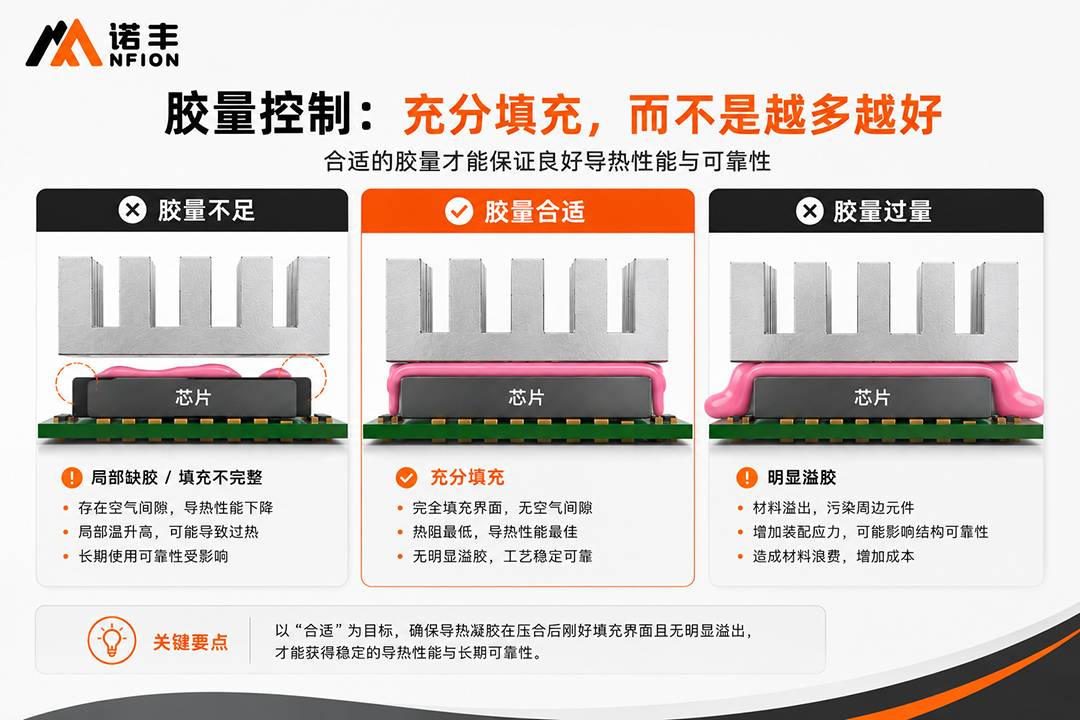

五、导热凝胶点胶量不足会有什么影响？

导热凝胶的主要作用之一，是填充发热器件与散热结构之间的空气间隙，建立连续的热传导路径。

如果胶量不足，压合之后可能出现局部区域没有被充分填充的情况。

典型过程表现为：

胶量不足 → 局部填充不完整 → 出现空气间隙 → 有效接触面积下降 → 界面热阻增加

尤其当器件表面存在一定高度差，或者实际Gap大于设计值时，胶量不足的问题可能更加明显。

因此，判断胶量是否足够，不能只观察点胶完成后的状态，还需要结合实际装配结果进行验证。

六、导热凝胶是不是点得越多越好？

不是。

适当增加工艺余量有助于降低局部缺胶风险，但过量点胶同样可能带来问题。

首先是明显溢胶。装配压合后，多余凝胶会向器件周边扩散，如果周围元器件布局较密集，过大的溢胶范围可能增加后续工艺管理难度。

其次是材料浪费。在大批量自动化生产中，即使单件产品只多使用少量导热凝胶，累计之后也会形成明显的材料成本差异。

此外，如果不同产品之间的溢胶程度差异较大，也说明点胶工艺的一致性需要进一步调整。

因此，胶量控制的目标不是“越多越保险”，而是：

在保证目标区域可靠填充的基础上，保留合理工艺余量，同时控制不必要的溢胶。

七、压合厚度是不是越薄，散热效果越好？

从材料层本身的热传导关系来看，可以简化理解为：

R ∝ t / k

其中：

    ●  R代表热阻；

    ●  t代表材料厚度；

    ●  k代表材料导热系数。

在材料性能和界面接触状态相同的情况下，减小材料层厚度通常有利于降低材料自身的热阻。

但实际应用还有一个非常重要的前提：

导热凝胶必须能够充分填充两个接触面之间的间隙。

如果为了追求更薄的BLT而减少胶量，导致局部区域没有形成有效接触，那么产生的空气间隙反而可能影响整体热传导效果。

所以导热凝胶应用并不是简单追求“越薄越好”，而应该：

在可靠填充实际Gap的基础上，控制合理的界面厚度。

八、自动点胶时如何控制胶量？

自动化生产中，导热凝胶点胶量通常与多个工艺参数相关。

例如气压式点胶设备中，需要关注：

出胶压力、出胶时间、针头规格、移动速度以及点胶轨迹。

如果采用具有定量输送能力的计量式点胶设备，则可以进一步通过单次出胶体积进行控制。

量产前建议建立完整的点胶参数验证流程：

材料状态稳定

↓

测试单位时间或单次出胶量

↓

设定点胶路径和设备参数

↓

进行实际装配压合

↓

检查覆盖及溢胶状态

↓

确定量产工艺窗口

特别是材料温度和状态发生变化时，流动性可能随之变化，因此点胶设备参数不能脱离材料实际状态单独考虑。

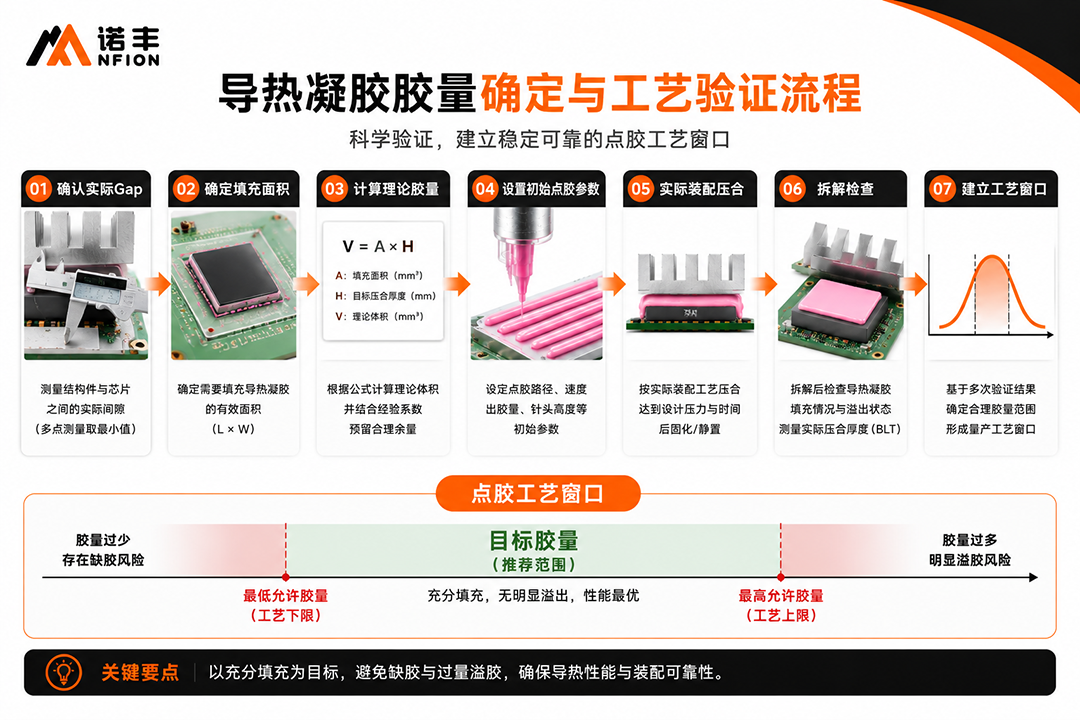

九、如何验证导热凝胶胶量是否合适？

相比单纯依靠理论计算，通过实际装配验证确定点胶量更加可靠。

第一步：确认实际Gap范围

结合结构设计和实物测量，确认发热器件与散热结构之间的实际间隙及公差范围。

第二步：计算理论胶量

根据目标填充面积和压合厚度，计算理论所需体积，作为初始点胶参数参考。

第三步：进行试点胶

根据材料特性和设备条件设定初始点胶压力、速度、时间或定量参数。

第四步：按照实际结构装配

使用正常装配方式完成压合，而不是只观察点胶后的胶体高度。

第五步：拆解检查填充状态

重点检查：

  ●  目标区域是否充分覆盖；

  ●  是否存在明显未填充区域；

  ●  是否出现异常空洞；

  ●  周边是否存在过量溢胶；

  ●  胶体扩散是否基本符合设计要求。

第六步：建立点胶工艺窗口

经过多组样品验证后，可以进一步确定：

最低允许胶量—目标胶量—最高允许胶量

相比只规定一个绝对点胶值，建立合理的工艺窗口更有利于应对材料、设备和结构公差带来的正常波动。

十、不同结构可以使用相同的点胶量和轨迹吗？

通常不能直接套用。

点胶方式需要根据发热器件尺寸、填充面积、Gap以及结构形态进行调整。

例如，小面积芯片可以采用单点或多点方式；长条形功率器件可以采用线性点胶；较大平面可以根据实际情况采用多线或蛇形轨迹；如果同一区域存在多个不同高度的器件，还需要考虑不同位置的实际Gap。

因此，即使使用同一种导热凝胶，不同产品结构也不建议简单复制相同的点胶参数。

材料相同，不代表点胶工艺参数相同。

十一、导热凝胶厚度与胶量控制的4个常见误区

误区1：直接规定点胶高度，不测量实际Gap

点胶高度只是装配前状态，无法直接代表最终界面厚度。

误区2：为了避免缺胶，大幅增加点胶量

过量点胶并不能持续改善热传导效果，反而可能造成明显溢胶和材料浪费。

误区3：只检查点胶外观，不检查压合状态

真正决定填充效果的是装配后的界面状态，而不是点胶完成时胶体是否“漂亮”。

误区4：样机点胶参数直接用于批量生产

样机验证只能提供初始依据。进入量产前，还需要考虑结构公差、设备重复精度以及材料状态变化，并通过多组样品确定合理工艺窗口。

十二、导热凝胶点胶厚度应该如何确定？

导热凝胶点胶工艺本质上是一个结构间隙、填充体积与装配状态相互匹配的过程。

可以按照以下逻辑确定：

确认实际Gap

↓

确定目标压合厚度

↓

确认有效填充面积

↓

计算理论胶量

↓

增加合理工艺余量

↓

设定点胶设备参数

↓

实际压合与拆解验证

↓

建立量产工艺窗口

因此，与其单独问“导热凝胶应该点多厚”，更重要的是先确认实际需要填充多大的间隙、覆盖多大的区域，以及装配完成后是否能够形成连续、充分的热界面。

对于不同器件结构、Gap范围和自动化点胶条件，胶量与点胶参数都需要结合实际结构进行验证，才能在保证充分填充的同时，兼顾材料利用率和量产一致性。
