逆变器“隐形守护者”：导热衬垫，不只散热，更是性能与寿命的秘密武器！
发布：诺丰NFION
时间：2025-05-22 10:37:05
在全球清洁能源高速发展的浪潮中，光伏发电系统正以前所未有的速度走入工业与民用的各个场景。作为光伏系统中至关重要的核心组件之一，光伏逆变器（Photovoltaic Inverter）不仅承担着直流电转换为交流电的重任，更直接关系到整个系统的能效稳定性与安全性。而在这背后，导热衬垫（Thermal Interface Pad）的作用常被忽视，实则是保障逆变器高效散热、稳定运行的重要基础。
本文将深入探讨导热衬垫在光伏逆变器中扮演的关键角色，并从技术机理、应用场景、选型要点等方面，带您全面了解这一“小材料”的“大价值”。
为什么光伏逆变器的热管理如此关键？
光伏逆变器在将直流电（DC）转换为交流电（AC）的过程中，会有大量电子器件高速切换、整流与滤波，尤其是IGBT（绝缘栅双极型晶体管）、MOSFET、驱动电路、滤波电感、控制芯片等关键元件，在长时间高功率工作下产生大量热量。
如果这些热量不能及时有效地从器件传导出去，将会导致：
● 元器件过热、性能衰减，甚至烧毁；
● 系统效率降低，转换损耗上升；
● 产品寿命缩短，维护频率增加；
● 在极端气候下出现热失控，诱发安全隐患。
因此，建立高效可靠的热管理系统是光伏逆变器设计的必选项，而导热界面材料（TIMs）则是热传导路径中至关重要的一环。
导热衬垫：光伏逆变器热管理的核心界面材料
1. 什么是导热衬垫？

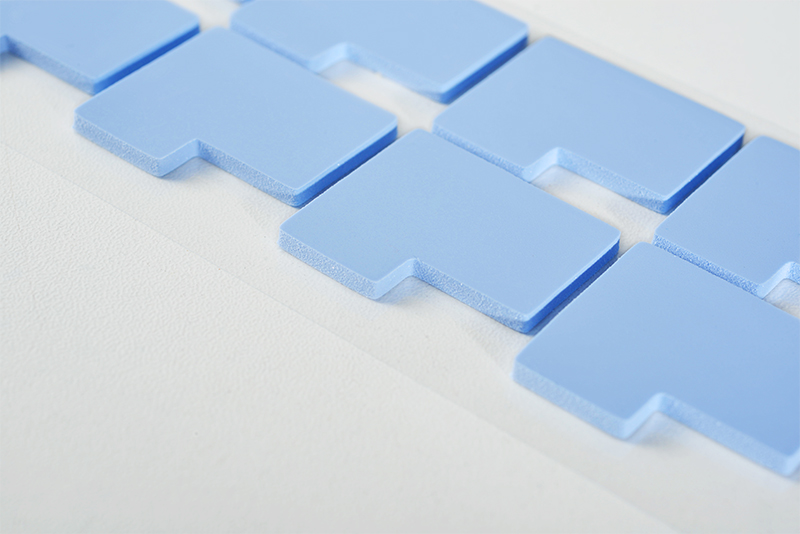

导热衬垫是一类柔软、高导热、具备良好绝缘性能的导热界面材料，用于填充发热器件与散热器（如铝散热片、冷却片）之间的微小间隙，从而降低界面热阻，提高热传导效率。
相比传统的导热硅脂，导热衬垫具有：
● 安装方便、无需涂抹；
● 不流动、不干裂、长效稳定；
● 提供电气绝缘，提升安全性；
● 可定制尺寸厚度，适应复杂结构。
2. 在光伏逆变器中的典型应用位置：
● IGBT模块与散热器之间：帮助高热流密度器件迅速导出热量；

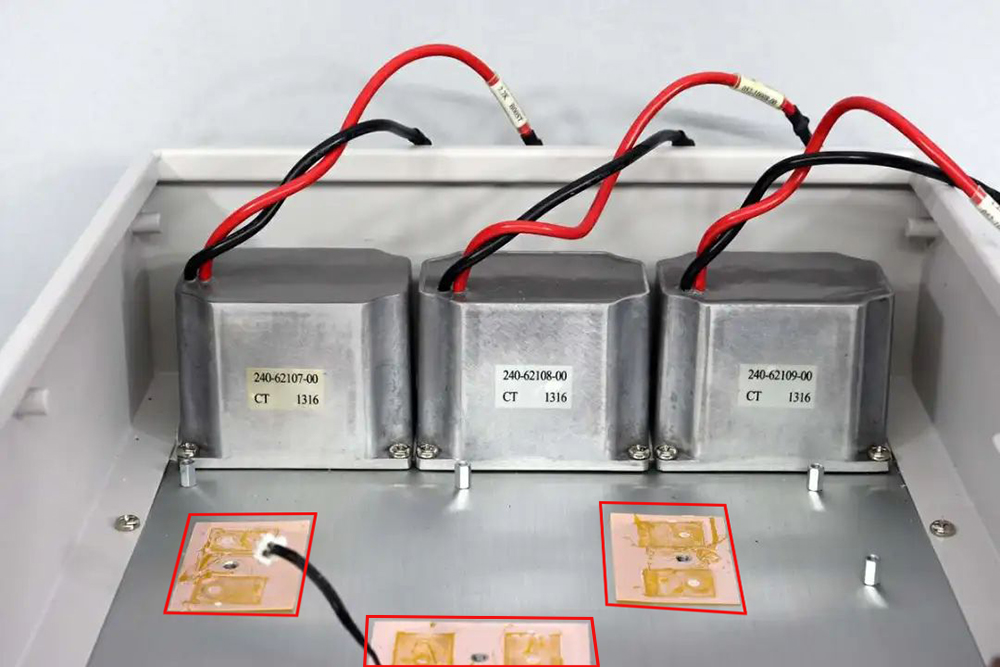

● 电感线圈底部与铝底壳之间：填补空气缝隙，增强对流效率；

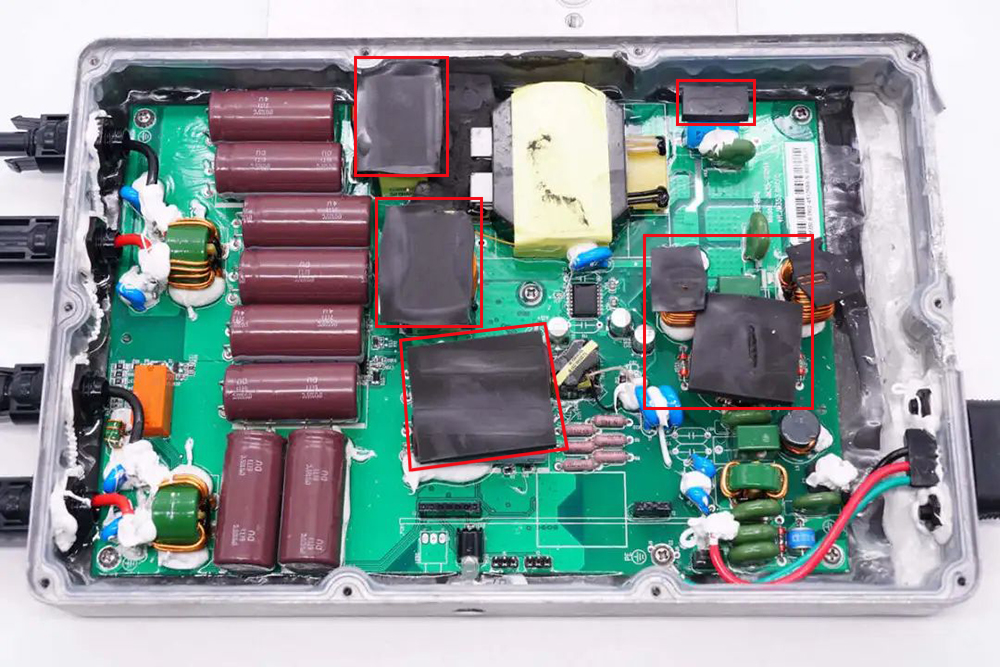

● 控制板芯片区域与金属壳体之间：保护芯片温度稳定；
● 整流器与铝基板之间：增强热传导路径的一致性。
通过以上多个关键部位的热界面优化，导热衬垫显著提升整个逆变器的热控制能力，降低器件工作温度，延长产品生命周期。
导热衬垫选型要点：不仅仅是“导热系数”
在逆变器工程实践中，选用合适的导热衬垫不能只看W/m·K的导热系数，还需要多维度权衡：
1. 导热性能与热阻匹配
导热系数高固然重要，但实际应用中更要关注热阻（Thermal Resistance）的总值，尤其在厚度不一的结构中更需平衡。
2. 软硬适中，贴合性强
材料应具有适当的柔软度，能在施加压力后紧密贴合器件表面，提高接触效率，避免气泡残留。
3. 耐高温与环境稳定性
光伏逆变器多工作于高温、日照强烈的户外环境，导热材料需具备耐候性、老化抗性、紫外线稳定性。
4. 电气绝缘能力
对于高压模块的应用，导热衬垫还需具备介电强度高、绝缘可靠的特点，防止击穿风险。
5. 材料认证与可靠性测试
建议选用通过UL94 V-0阻燃认证、RoHS/REACH环保合规、经过85℃/85%湿热老化、热冲击测试的成熟产品。
光伏逆变器企业如何部署导热材料策略？
在新一代逆变器趋于高集成、小体积、大功率密度的发展趋势下，散热设计难度显著提升。此时，企业应从以下方面部署导热材料策略：
● 研发阶段引入热仿真与热设计同步分析；
● 与材料供应商深度合作，制定定制化导热解决方案；
● 从模块级出发优化器件布局与热路径设计；
● 在量产前进行长期可靠性验证与老化测试。
导热衬垫不仅是材料选择，更是一种热管理理念的体现。
结语：导热衬垫是光伏逆变器的“隐形守护者”
当我们谈论光伏逆变器的效率、寿命与可靠性时，往往聚焦在电气架构与算法控制，但真正能在高温、严苛环境中默默“守住底线”的，是这些不起眼的导热界面材料。导热衬垫虽小，却是稳定系统运行的关键纽带，未来在光伏技术持续革新的过程中，其地位将愈发重要。
选择对的导热材料，就是为逆变器的长效运行添上一份看不见却至关重要的“保险”。
下一次，当你看到一台高效运转的光伏逆变器时，不妨也为它内部那块默默奉献的导热衬垫，投去一份敬意。
如需了解更多导热材料在新能源领域的应用方案，欢迎联系专业导热材料制造商，获取定制化服务与技术支持。
