导热硅胶片怎么选？

对于结构工程师和热设计工程师来说，这个问题并不是简单确定一个材料厚度，也不是单纯比较材料的导热系数。

真正进入项目后，通常需要同时面对几个实际问题：

· 热源产生多少热量？

· 热量需要通过多大的面积传递？

· 热源与散热结构之间实际有多大的间隙？

· 这个间隙存在多大的尺寸公差？

· 导热硅胶片装配后会被压缩多少？

· 压缩后能否充分填充界面？

· 材料自身产生的热阻是否满足系统要求？

· 在长期温度循环和机械载荷下，界面能否保持稳定？

这些问题并不是相互独立的。

热功率决定热负荷，传热面积决定热流密度，结构间隙决定材料工作厚度，结构公差影响实际压缩状态，而材料导热性能最终需要与实际工作厚度结合起来评价。

因此，导热硅胶片的选型，本质上是热设计、结构设计与材料性能之间的匹配过程。

相比一开始就比较材料的导热系数，更合理的工程路径是：

先明确热负荷 → 计算热流密度 → 分配热阻 → 分析结构间隙与公差 → 确定工作厚度和压缩窗口 → 再确定材料导热性能与其他性能要求。

一、导热硅胶片选型，首先需要解决什么问题？

很多选型工作从一句话开始：

“这里需要一片导热硅胶片，间隙大约1 mm，选什么规格？”

但“1 mm”本身并不足以完成材料选型。

至少还需要知道热源功率、有效传热面积、允许温升以及实际结构公差。

1. 热源产生多少热量？

假设某电子器件工作过程中产生80 W热量，需要通过导热界面材料传递到散热结构。

如果有效传热面积为40 mm × 40 mm：

A = 40 × 40 = 1600 mm²

换算为平方米：

A = 0.0016 m²

对应的平均热流密度为：

q = Q / A

其中：

· q：热流密度，W/m²

· Q：需要通过界面传递的热量，W

· A：有效传热面积，m²

代入：

q = 80 / 0.0016 = 50,000 W/m²

即：

q = 50 kW/m²

这个数值比单纯知道“器件功率80 W”更能反映导热界面的热负荷。

如果传热面积缩小到20 mm × 20 mm，在热功率不变的情况下，热流密度会增加到原来的4倍。

因此，相同功率并不意味着相同的导热界面要求。

二、从热流密度进一步确定允许热阻

知道热量以后，还需要明确一个问题：

允许这片导热硅胶片产生多大的温差？

假设80 W热量经过导热界面，设计允许的界面温升为5 ℃。

则界面允许的总热阻为：

Rθ = ΔT / Q

其中：

· Rθ：热阻，℃/W

· ΔT：允许温升，℃

· Q：传递热量，W

代入：

Rθ = 5 / 80 = 0.0625 ℃/W

这意味着，从热设计角度看，导热界面产生的热阻需要控制在相应的热阻预算以内。

这里还需要注意一个容易被忽略的问题：

实际系统中的总热阻通常并不只有导热硅胶片本体。

还可能包括：

· 热源内部热阻

· 器件与基板之间的界面热阻

· 导热硅胶片本体热阻

· 材料与散热器之间的接触热阻

· 散热器内部热阻

· 散热器与环境之间的热阻

因此，不能简单地把整个系统允许的热阻全部分配给导热硅胶片。

工程设计中真正需要确定的是：

导热界面材料能够分配到多少热阻预算。

三、导热系数不能脱离材料厚度单独讨论

对于理想化的一维稳态导热，可以使用：

R_TIM = t / (k × A)

其中：

· R_TIM：材料本体热阻，℃/W

· t：材料实际工作厚度，m

· k：材料导热系数，W/(m·K)

· A：有效传热面积，m²

这个公式说明了一个重要的工程关系：

导热系数、材料厚度和传热面积需要结合起来评价。

同样的材料面积下：

· 材料厚度增加一倍，理论本体热阻增加一倍；

· 导热系数增加一倍，理论本体热阻降低一半。

所以真正需要关注的是：

导热系数 + 实际工作厚度 + 有效传热面积

三者共同决定材料本体热阻。

需要注意的是，这里的计算属于理想化的一维导热模型，实际界面还会受到接触热阻、材料压缩状态、表面平整度等因素影响。

四、从热阻需求反推材料导热性能

假设前面的工程条件保持不变：

· 热量：80 W

· 有效传热面积：40 mm × 40 mm

· 导热界面允许热阻：0.0625 ℃/W

· 材料工作厚度：1.2 mm

根据：

R_TIM = t / (k × A)

可以反推出理论所需导热系数：

k ≥ t / (R_TIM × A)

代入：

k ≥ 0.0012 / (0.0625 × 0.0016)

得到：

k ≥ 12 W/(m·K)

这个结果的意义在于：

材料导热系数不是一开始就凭经验确定的，而是可以从热负荷、面积、允许热阻和工作厚度反向计算出来。

这时再去比较不同导热等级的材料，才具有工程意义。

五、结构间隙不是一个固定数字，而是一个公差范围

热设计计算完成以后，结构尺寸问题随之出现。

例如，结构图纸标注：

TIM安装间隙：1.2 ± 0.2 mm

实际间隙并不是永远保持1.2 mm，而是：

· 最小间隙：1.0 mm

· 标称间隙：1.2 mm

· 最大间隙：1.4 mm

如果直接按照1.2 mm选择材料，很容易忽略两个极端状态。

而导热硅胶片属于柔性界面材料，实际装配状态与刚性零件不同。

因此需要同时考虑：

最小间隙、标称间隙、最大间隙以及材料压缩后的工作状态。

六、为什么材料厚度不能简单等于结构间隙？

假设结构间隙为：

1.2 ± 0.2 mm

如果选择1.2 mm厚度的导热硅胶片，理论上在标称尺寸下刚好接触。

但在实际装配过程中，结构表面粗糙度、尺寸偏差、平面度以及材料自身厚度公差都会影响界面状态。

如果选择1.5 mm厚度的材料，则存在一定压缩空间。

压缩率可以按照：

C = (t₀ − t_c) / t₀ × 100%

计算。

其中：

· C：压缩率

· t₀：材料初始厚度

· t_c：装配后的工作厚度

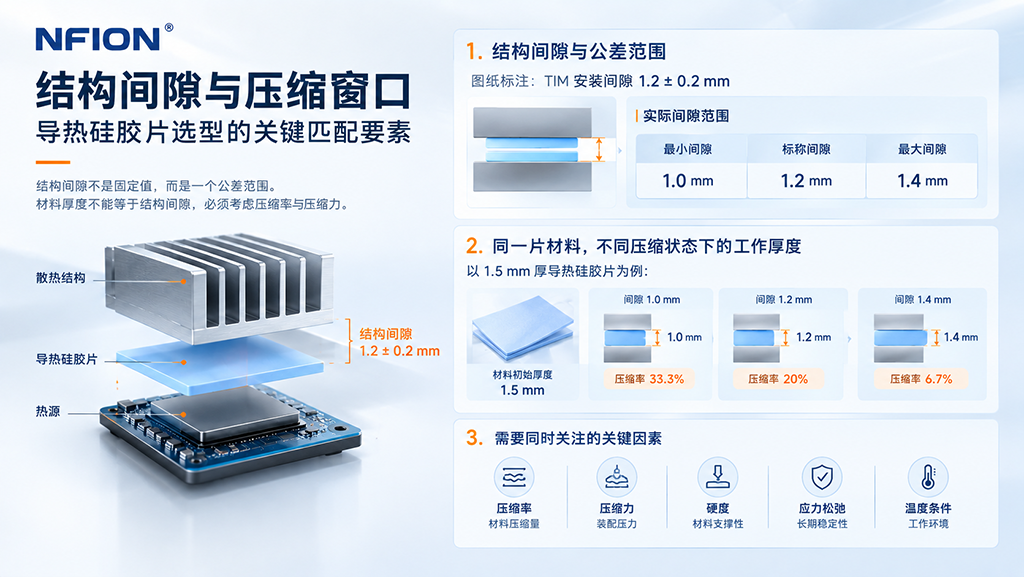

例如，材料初始厚度为1.5 mm。

当结构间隙为1.2 mm

C = (1.5 − 1.2) / 1.5 × 100% = 20%

当结构间隙为1.0 mm

C = (1.5 − 1.0) / 1.5 × 100% ≈ 33.3%

当结构间隙为1.4 mm

C = (1.5 − 1.4) / 1.5 × 100% ≈ 6.7%

同一片1.5 mm导热硅胶片，在不同位置、不同装配公差下，实际压缩状态可能完全不同。

因此，材料选型不能只看名义厚度，还必须看整个压缩窗口。

七、结构公差为什么会直接影响热性能？

导热硅胶片的作用不仅是“导热”，还有一个重要功能：

填充热源与散热结构之间的界面间隙。

如果材料过薄，在最大结构间隙下可能无法充分贴合，导致局部接触不足。

如果材料过厚，在最小结构间隙下又可能产生过大的压缩量，使装配压力增加。

因此，结构公差实际上会同时影响：

· 材料实际工作厚度

· 压缩率

· 装配压力

· 界面接触状态

· 材料变形

· 长期可靠性

· 实际热阻

这也是为什么导热硅胶片选型不能简单地按照“图纸间隙是多少，就选择多少厚度”进行。

八、压缩率和压缩力需要一起考虑

压缩率并不是越高越好。

导热硅胶片通常需要一定的压缩量来改善界面贴合，但压缩过程中也会产生相应的装配力。

如果材料过硬：

· 装配压力可能增加；

· 对结构平面度要求更高；

· 局部应力可能增加；

· 对脆弱器件或PCB结构可能产生影响。

如果材料过软：

· 虽然容易贴合；

· 但长期压缩后的形变、应力松弛以及尺寸稳定性需要进一步验证。

因此，选型时应该同时关注：

硬度、压缩率、压缩力、应力松弛以及长期温度条件。

对于实际项目而言，材料的机械性能并不是导热性能之外的附属参数，而是决定材料能否稳定工作的关键条件。

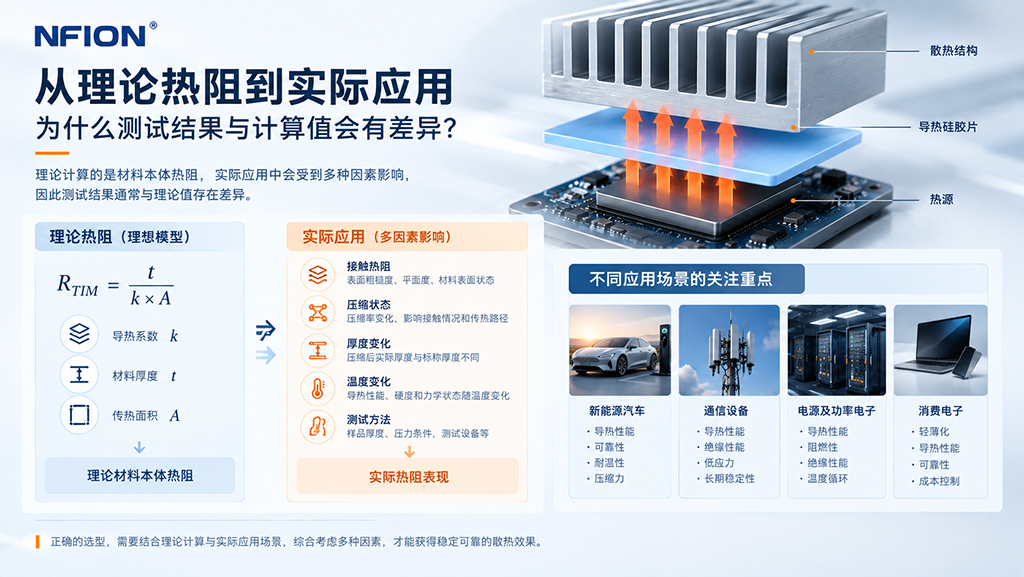

九、理论热阻为什么与实际测试结果不同？

根据：

R_TIM = t / (k × A)

计算出来的，是比较理想化的材料本体热阻。

实际产品测试时，还可能受到以下因素影响。

1. 接触热阻

材料与热源、散热器之间并不是数学意义上的完全接触。

界面微观粗糙度、平面度、材料表面状态都会影响实际接触。

2. 材料厚度变化

压缩后材料的实际厚度发生变化。

因此，材料数据表中的标称厚度并不一定等于工作状态下的有效厚度。

3. 压缩状态

不同压缩率可能改变材料与两个界面的接触情况，也可能影响材料内部的传热路径。

4. 温度变化

材料的导热性能、硬度以及力学状态都可能随温度发生变化。

5. 测试方法

不同测试方法、样品厚度、压力条件和测试设备，都可能导致测试结果存在差异。

因此，材料数据表中的导热系数不能直接等同于整机应用中的实际散热表现。

十、导热硅胶片选型中最常见的几个误区

误区一：导热系数越高越好

高导热系数可以降低材料本体热阻，但如果结构间隙很大，材料工作厚度明显增加，仅仅提高导热系数未必能够解决整个界面问题。

同时，还需要结合硬度、压缩力、绝缘性能、阻燃性能和可靠性等条件进行判断。

误区二：结构间隙1 mm，就选择1 mm材料

需要先确认：

· 1 mm是标称尺寸还是最大尺寸？

· 实际公差是多少？

· 材料厚度公差是多少？

· 是否需要预压缩？

· 装配力允许多少？

· 最小间隙下的压缩率是多少？

这些问题没有明确之前，直接按照1 mm选材并不可靠。

误区三：只看导热系数，不看厚度

同样的导热系数，在不同厚度下会产生不同的材料本体热阻。

因此，比较材料时应该同时比较：导热系数 + 实际工作厚度 + 有效传热面积。

误区四：只看材料数据，不看装配条件

材料最终是在结构中工作的。

如果忽略：

· 平面度

· 公差

· 压缩率

· 压缩力

· 表面状态

· 长期温度

· 温度循环

单纯依据材料数据表进行选型，实际应用结果可能与实验室数据存在明显差异。

十一、不同应用场景关注点并不相同

不同电子设备的热管理条件差异较大，导热硅胶片的选型重点也不同。

新能源汽车电子

重点关注：

· 功率器件热流密度

· 振动环境

· 温度循环

· 电气绝缘

· 长期压缩稳定性

· 结构公差

尤其是OBC、车载逆变器等应用，需要同时考虑热性能、电气性能和机械可靠性。

通信设备

例如交换机、通信电源、服务器等产品，通常具有较多热源和较复杂的结构界面。

选型时需要关注：

· 多热源分布

· 局部热流密度

· 装配效率

· 厚度公差

· 长期稳定性

电源及功率电子

重点通常集中在：

· 功率器件散热

· 高温工作环境

· 电气绝缘

· 压缩力

· 热循环可靠性

消费电子

通常对：

· 超薄结构

· 小型化

· 自动化装配

· 压缩回弹

· 尺寸一致性

提出更高要求。

因此，并不存在一个适用于所有项目的固定厚度或固定导热系数。

十二、建立一套可执行的选型计算流程

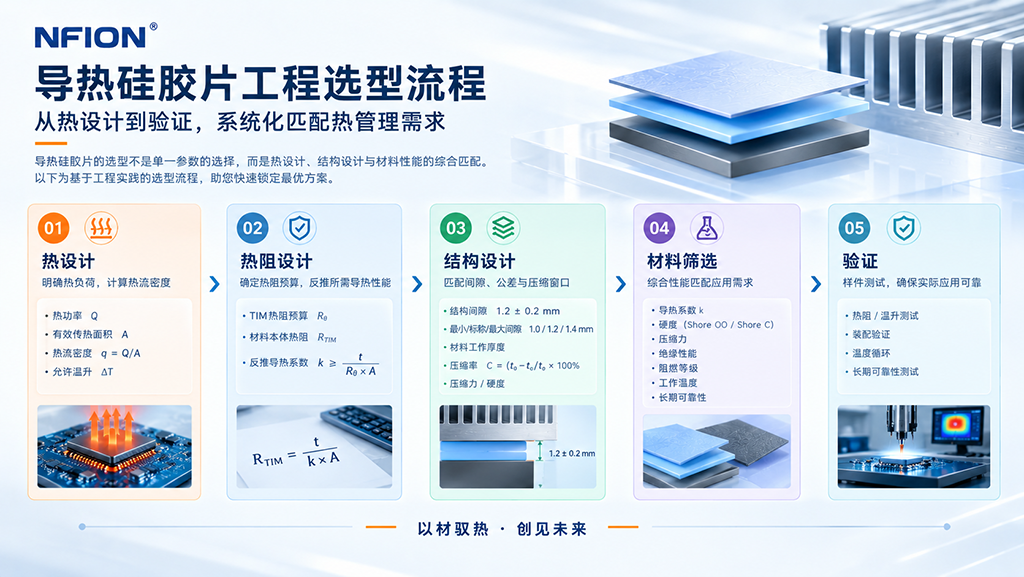

实际项目可以按照下面的顺序进行。

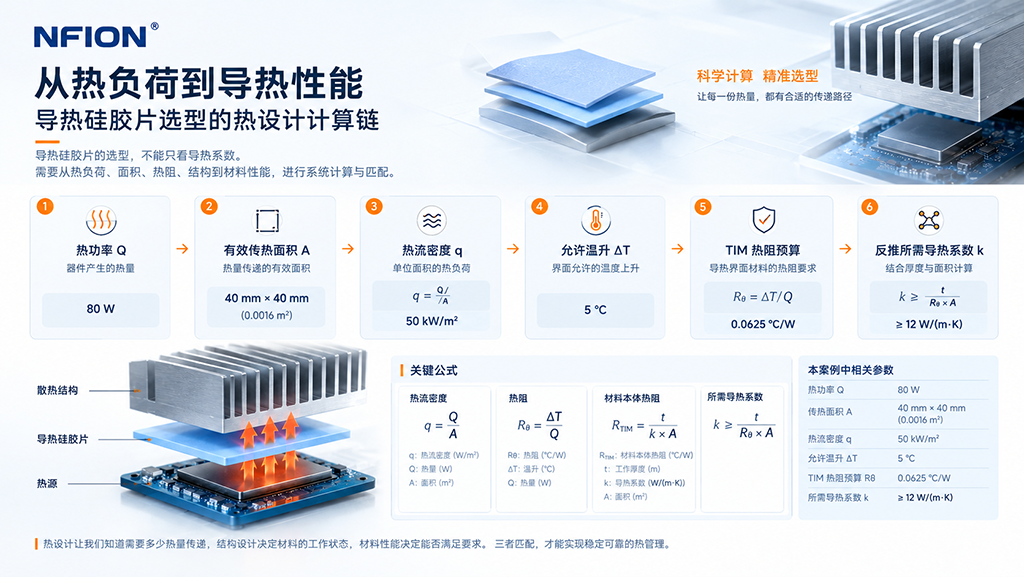

第一步：确定热负荷

明确：

Q = 需要通过导热界面传递的热量

单位通常为W。

第二步：确定有效传热面积

明确：

A = 实际参与传热的有效面积

单位通常为m²。

不要直接使用器件外形尺寸，而应根据实际有效接触区域确定。

第三步：计算热流密度

q = Q / A

通过热流密度判断界面的热负荷水平。

第四步：确定允许温升

明确热源与散热结构之间允许的温差：

ΔT = 允许温升

第五步：分配热阻预算

对于整个界面：

Rθ = ΔT / Q

再结合整个散热链路，将合理的热阻预算分配给TIM。

第六步：确认结构尺寸

需要取得：

· 最小间隙

· 标称间隙

· 最大间隙

· 平面度

· 结构公差

· 表面状态

第七步：确定材料工作厚度

根据结构公差和装配方式，确定合适的初始厚度。

重点不是“材料厚度等于间隙”，而是建立一个合理的压缩工作窗口。

第八步：反推导热性能

根据：

k ≥ t / (R_TIM × A)

确定理论上需要达到的导热性能。

第九步：加入材料性能约束

再进一步确认：

· 硬度

· 压缩率

· 压缩力

· 绝缘性能

· 阻燃性能

· 工作温度

· 长期可靠性

· 尺寸稳定性

· 加工方式

第十步：进行样件验证

最终应通过实际结构进行验证，包括：

· 热阻测试

· 温升测试

· 装配验证

· 压缩状态确认

· 温度循环

· 长期可靠性测试

必要时还应进行不同公差条件下的极限状态验证。

十三、如何建立导热硅胶片的材料筛选范围？

完成前面的热设计和结构分析后，才进入具体材料筛选。

首先根据计算结果确定几个基本边界：

然后再根据这些条件缩小材料范围。

例如，两个材料具有相近的导热系数，但其中一个在目标厚度下压缩力明显更高，那么最终结果可能并不适合相同的结构。

同样，两个材料具有相同厚度，但如果一个材料的工作温度范围、绝缘性能或长期压缩稳定性不能满足要求，也不能仅凭导热系数进行选择。

因此，材料筛选实际上是一个多参数约束问题。

十四、一个完整的工程判断示例

假设某功率器件具有以下条件：

      · 热功率：80 W

· 有效传热面积：40 mm × 40 mm

· 结构间隙：1.2 ± 0.2 mm

· TIM允许温升：5 ℃

· 设计工作厚度：1.2 mm

首先计算热流密度：

q = 80 / 0.0016 = 50 kW/m²

然后计算TIM热阻预算：

R_TIM ≤ 5 / 80 = 0.0625 ℃/W

再根据1.2 mm工作厚度反推理论导热系数：

k ≥ 0.0012 / (0.0625 × 0.0016) = 12 W/(m·K)

但是到这里还不能直接确定材料。

因为结构间隙实际上是：

1.0～1.4 mm

如果选择1.5 mm材料，对应压缩率范围约为：

6.7%～33.3%

这时还需要进一步确认：

· 材料在6.7%压缩状态下能否充分贴合；

· 材料在33.3%压缩状态下的压缩力是否可接受；

· 实际厚度公差是否满足结构窗口；

· 工作温度下材料性能是否稳定；

· 长期压缩后是否发生明显应力松弛；

· 实际测试热阻是否满足设计要求。

这才构成一个完整的工程选型过程。

十五、导热硅胶片选型的核心逻辑

导热硅胶片的选型可以归纳成一条完整的工程链：

热功率 Q

↓

有效传热面积 A

↓

热流密度 q = Q / A

↓

允许温升 ΔT

↓

TIM热阻预算

↓

结构间隙及公差

↓

材料实际工作厚度

↓

压缩率与压缩力

↓

所需导热系数 k

↓

硬度、绝缘、阻燃、温度等材料性能

↓

样件测试与可靠性验证

这套逻辑的核心并不是寻找一个导热系数最高的材料，而是找到与热负荷、结构尺寸和装配条件相匹配的材料方案。

对于导热硅胶片而言，真正决定选型结果的往往不是某一个孤立参数，而是：

热性能、结构尺寸、压缩状态和长期可靠性之间的平衡。

因此，导热硅胶片的选型起点应该是热负荷与结构条件，而不是材料目录。

当热流密度、热阻预算、结构公差和压缩窗口明确之后，再去确定导热系数、厚度及材料性能要求，选型过程会更加清晰，也更容易通过后续的样件测试和可靠性验证。
